Быстрый ответ: расчет теплоаккумулятора базируется на формуле 25-50 литров буферной емкости на каждый 1 кВт мощности твердотопливного котла. Такое большое расхождение (почти в 2 раза) – это нормально, далее объясним, почему именно.
Итак, если Вы решили установить теплоаккумулятор (второе название – буферная емкость) в систему отопления, то один из первых вопросов – какой объем бака выбрать? Слишком маленький не справится с накоплением тепла, слишком большой – не будет полностью прогреваться в морозы. Давайте разберемся, как правильно рассчитать объем теплоаккумулятора и почему приведенная выше формула так эффективна.
⚡ Важно: все расчеты в статье касаются теплоаккумуляторов с качественным утеплением (минеральная вата или пенополиуретан толщиной не менее 5 см). Если Ваш бак не утеплен или утеплен недостаточно – обязательно позаботьтесь о дополнительном утеплении собственными силами. Неутепленный теплоаккумулятор теряет до 30-40% накопленного тепла и не оправдывает своей стоимости.
Как рассчитать объем теплоаккумулятора
На практике расчет объема буферной емкости сводится к проверенной формуле: 25-50 литров на каждый 1 кВт мощности твердотопливного котла.

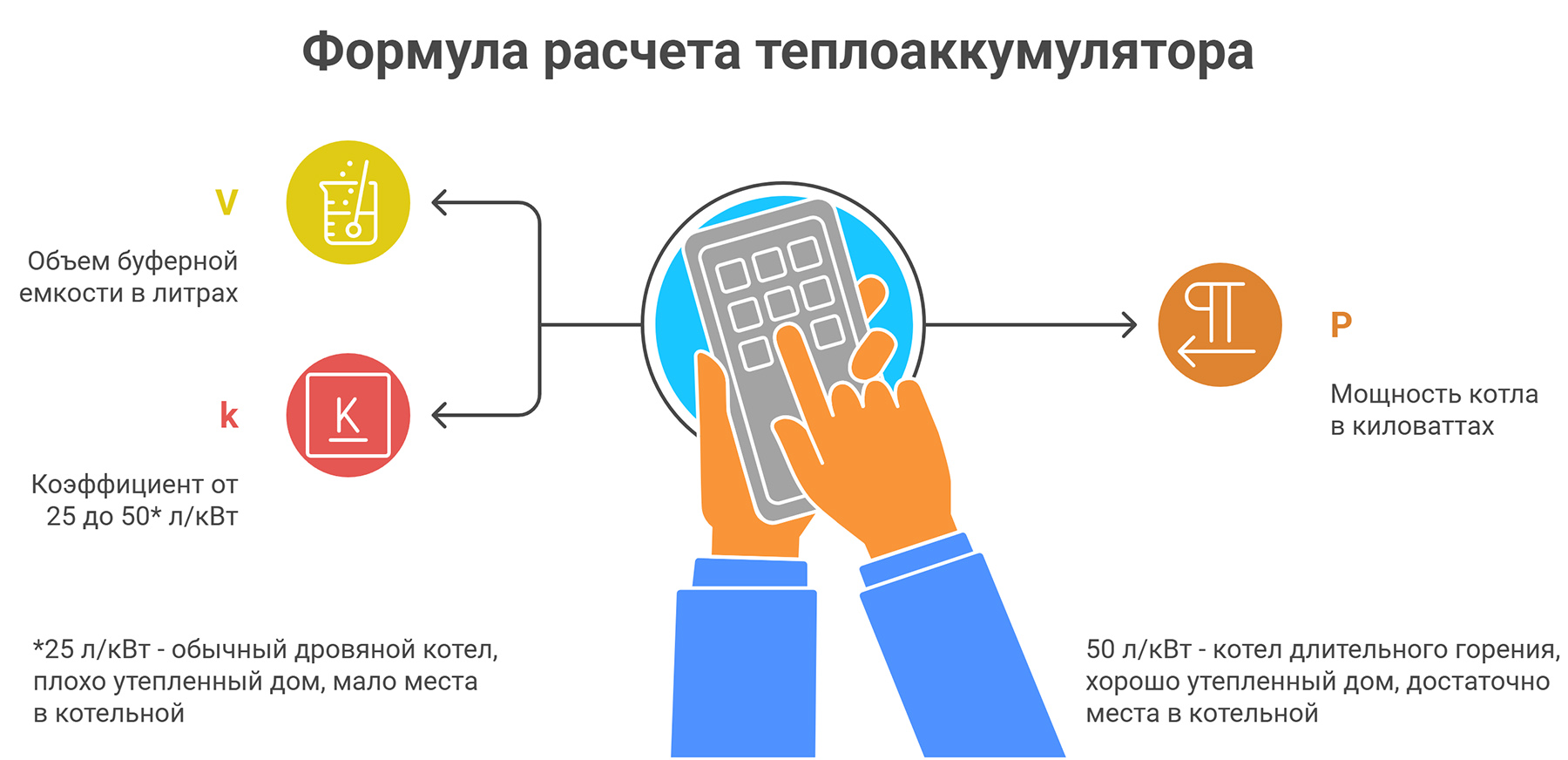

Базовая формула расчета
V = P × k
Где:
- V – объем буферной емкости (литры)
- P – мощность котла (кВт)
- k – коэффициент от 25 до 50 л/кВт
Почему именно 25-50 литров на кВт?
Этот диапазон сложился на основе многолетней практики и имеет четкое обоснование:
25 л/кВт (минимум) – это наименьший объем, который позволяет теплоаккумулятору выполнять свою основную функцию. При меньшем объеме емкость не сможет полноценно сглаживать работу котла.
50 л/кВт (максимум) – это верхняя граница, при которой котел еще способен прогреть всю емкость, даже в сильные морозы. Больший объем может оставаться недогретым, что снижает эффективность системы.
Когда выбирать ближе к минимуму (25-30 л/кВт)
- Дом плохо утеплен и требует много тепла
- Котел работает почти на пределе своей мощности
- Ограниченное место в котельной
- Нужно сэкономить на стоимости емкости
- Часто подтапливаете котел (3-5 раз в день)
Когда выбирать ближе к максимуму (40-50 л/кВт)
- Дом хорошо утеплен
- Котел имеет запас мощности
- Есть достаточно места для установки
- Нужно долгое время без подбрасывания топлива в топку
- Теплоаккумулятор подключен к системе ГВС
То есть еще раз: весь смысл теплоаккумулятора сводится к тому, чтобы сжечь дрова/уголь с наивысшим КПД (без его принудительного подавления и перевода в режим тления) и выделенное тепло "запасти в термосе", в роли которого выступает наш бак.
⏩ Поэтому, если котел маломощный или бак слишком большого объема, то котел не сможет полноценно нагреть всю емкость. В результате Вы получите недогретый теплоаккумулятор, который не сможет обеспечить длительную автономную работу системы отопления. При этом затраты на приобретение большой емкости, выходит, были лишними.
⏩ А если котел слишком мощный или бак имеет небольшой объем, то теплоаккумулятор быстро нагревается до максимальной температуры, а котел вынужден переходить в режим тления или вообще прекращать активное горение. Это снижает КПД горения топлива и нивелирует основные преимущества от использования буферной емкости.
И все же хочется отметить, что лучше иметь небольшой теплоаккумулятор, чем совсем без него, потому что даже минимальная буферная емкость (200-300 литров) позволяет котлу работать стабильнее, защищает от перегрева при отключении электроэнергии и несколько увеличивает интервалы между подбрасываниями топлива. К тому же, когда котел уже обвязан и система настроена, то небольшую емкость легко можно заменить на большую в будущем.
Пример расчета буферной емкости
Рассмотрим практические примеры для наиболее распространенных мощностей котлов.
Котел 15 кВт
Расчет:
- Минимальный объем: 15 × 25 = 375 литров
- Максимальный объем: 15 × 50 = 750 литров
- Рекомендуемый диапазон: 400-750 литров
На практике: если обычный дровяной котел, лучше выбрать бак на 400-500 литров, а если котел длительного горения (с реально высоким КПД), смело можно брать бак 750 л.
Котел 25 кВт
Расчет:
- Минимальный объем: 25 × 25 = 625 литров
- Максимальный объем: 25 × 50 = 1250 литров
- Рекомендуемый диапазон: 650-1250 литров
На практике: как и в предыдущем примере: если дровяной котел, бак на 600 литров – то что нужно, а если котел длительного горения, смело можно брать бак на 1000 л.
Если у Вас котел другой мощности, просто примените вышеуказанную формулу с учетом специфики котла.
Другие факторы, влияющие на расчет теплоаккумулятора
Если с электрическим котлом
Теплоаккумулятор часто используют не только с твердотопливными, но и с электрическими котлами, особенно при многотарифном учете электроэнергии (имеется в виду ночной тариф).
Принцип работы: электрокотел нагревает буферную емкость ночью по дешевому тарифу (обычно с 23:00 до 7:00), а днем накопленное тепло используется для отопления без включения котла.
Особенности расчета для электрокотла:
- Поскольку электрокотел выгоднее работает ночью (8 часов), а тепла должно хватить на весь день (16 часов), есть смысл брать емкость ближе к максимуму диапазона
- Рекомендация: 45-50 литров на 1 кВт мощности электрокотла
- Чем больший объем ТА, тем дольше днем будет раздаваться накопленное тепло (но и мощность котла должна быть соответствующая)
Пример: электрокотел 15 кВт: 15 × 50 = 750 литров (лучше взять 800 л ТА).
Влияние утепления дома на выбор объема
Степень утепления дома влияет не столько на объем теплоаккумулятора, сколько на выбор мощности котла.
Хорошо утепленный дом:
- Имеет низкие теплопотери, котел легко справляется с отоплением
- Большая часть тепла от котла может идти на нагревание ТА
- Можно использовать стандартную формулу 25-50 л/кВт
Плохо утепленный дом:
- Имеет высокие теплопотери, котел работает преимущественно на отопление
- В сильные морозы почти вся энергия идет на обогрев, мало остается для ТА
- Решение: лучше подумать о более мощном котле, а не о меньшем ТА
Важный нюанс: даже в плохо утепленном доме теплоаккумулятор полноценно выполняет свои функции в межсезонье (осень, весна), когда отопление уже (или еще) нужно, но сильных морозов нет. В эти периоды излишки тепла активно аккумулируются в ТА.
Влияние теплообменников на объем ТА
Наличие теплообменников в буферной емкости усложняет расчет ее объема, поскольку они влияют на тепловой баланс системы.
Верхний теплообменник (для ГВС):
- Постоянно отбирает самую горячую воду из верхней части ТА для нагрева горячей воды
- Чем больший расход ГВС, тем больше тепла "вытягивается" из теплоаккумулятора
- Обычно нужно увеличить расчетный объем (желательно профессиональный расчет теплотехника)
Нижний теплообменник (солнечные коллекторы, тепловой насос):
- Может как помогать котлу (добавлять тепло в бак), так и конкурировать с ним за место в ТА (когда мощный котел быстро нагревает емкость, а солнечные коллекторы хотят добавить еще тепла, но некуда)
- Влияние зависит от мощности основного котла, производительности дополнительного источника тепла и сезона года
- Точный расчет требует учета многих переменных
Практическая рекомендация: для теплоаккумулятора с теплообменником рекомендуем обращаться к специалистам для точного расчета, поскольку стандартная формула 25-50 л/кВт может не учитывать всех особенностей работы дополнительных источников тепла или потребителей.
Итоги по расчету теплоаккумулятора
Правильный расчет буферной емкости обеспечивает эффективную работу твердотопливного котла и значительную экономию топлива. Основные принципы:
- Базовая формула 25-50 л/кВт – универсальный подход, проверенный многолетней практикой.
- Выбор коэффициента: для обычных дровяных котлов – ближе к минимуму (25-30 л/кВт), для котлов длительного горения с высоким КПД – ближе к максимуму (40-50 л/кВт).
- Золотое правило: при сомнениях лучше взять емкость немного большую, чем слишком малую. Но помните – слишком большой объем может не прогреться в сильные морозы.
- Для сложных случаев (с теплообменниками, нестандартными системами) рекомендуем консультацию с опытным теплотехником.
Правильно подобранный теплоаккумулятор окупится экономией топлива уже за 2-4 отопительных сезона и сделает эксплуатацию твердотопливного котла значительно комфортнее.
⏩ На нашем сайте Вы найдете большой выбор теплоаккумуляторов объемом от 200 до 10 000 литров – с утеплением и без, с одним или несколькими теплообменниками, в цилиндрическом и плоском исполнении.
