Швидка відповідь: розрахунок теплоакумулятора базується на формулі 25-50 літрів буферної ємності на кожен 1 кВт потужності твердопаливного котла. Така велика розбіжність (майже в 2 рази) – це нормально, далі пояснимо, чому саме.
Отже, якщо Ви вирішили встановити буферну ємність (інша назва теплоакумулятора) в систему опалення, то одне з найперших питань – який об'єм бака вибрати? Занадто маленький не справиться з накопиченням тепла, занадто великий – не буде повністю прогріватися в морози. Давайте розберемося, як правильно порахувати об'єм теплоакумулятора і чому вищенаведена формула така дієва.
⚡ Важливо: всі розрахунки в статті стосуються теплоакумуляторів з якісним утепленням (мінеральна вата або пінополіуретан товщиною не менше 5 см). Якщо Ваш бак не утеплений або утеплений недостатньо – обов'язково подбайте про додаткове утеплення власними силами. Неутеплений теплоакумулятор втрачає до 30-40% накопиченого тепла і не виправдовує своєї вартості.
Як розрахувати об'єм теплоакумулятора
На практиці розрахунок об'єму буферної ємності зводиться до перевіреної формули: 25-50 літрів на кожен 1 кВт потужності твердопаливного котла.

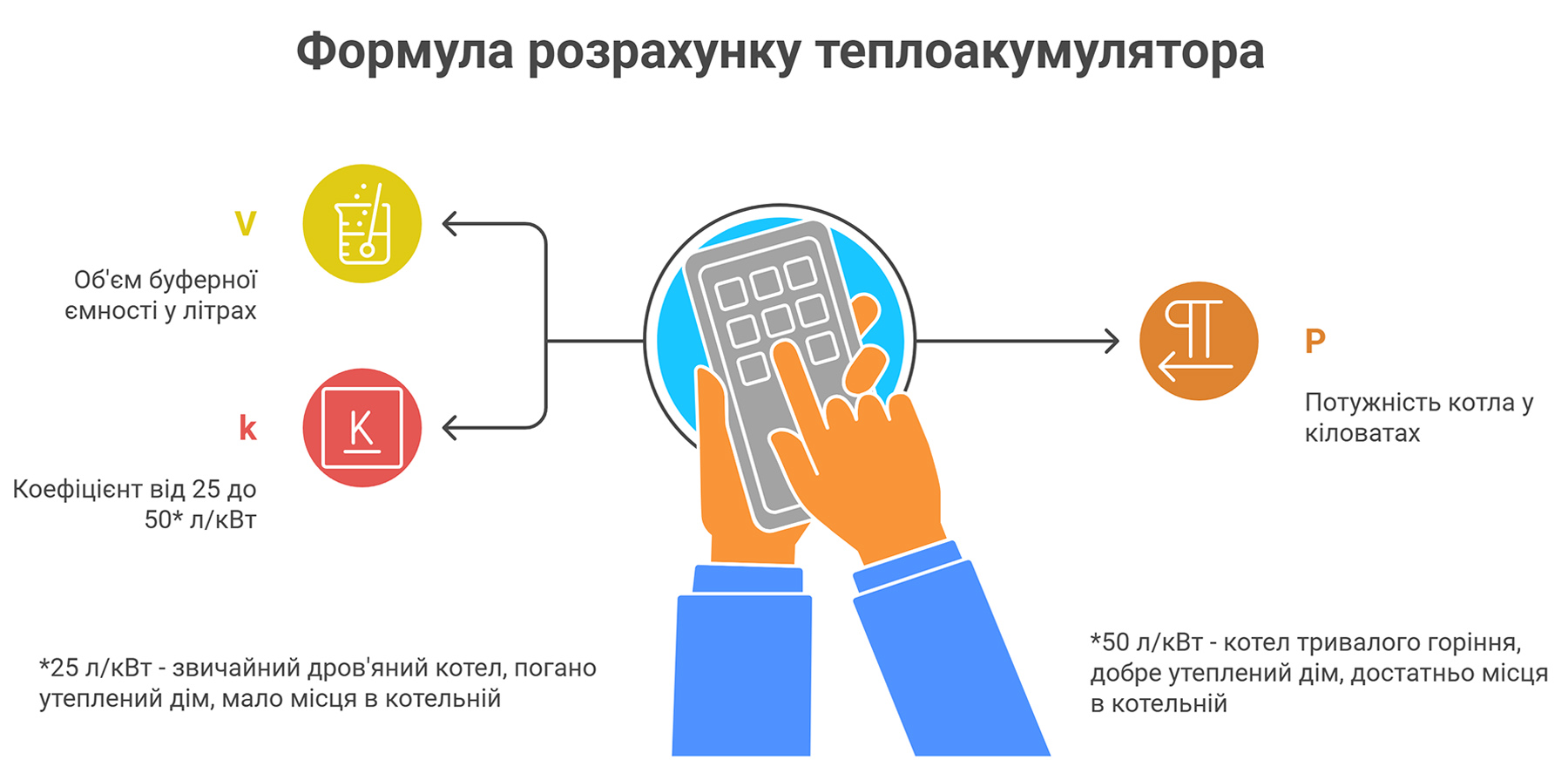

Базова формула розрахунку
V = P × k
Де:
- V – об'єм буферної ємності (літри)
- P – потужність котла (кВт)
- k – коефіцієнт від 25 до 50 л/кВт
Чому саме 25-50 літрів на кВт?
Цей діапазон склався на основі багаторічної практики і має чітке обґрунтування:
25 л/кВт (мінімум) – це найменший об'єм, який дозволяє теплоакумулятору виконувати свою основну функцію. При меншому об'ємі ємність не зможе повноцінно згладжувати роботу котла.
50 л/кВт (максимум) – це верхня межа, при якій котел ще здатний прогріти всю ємність, навіть у сильні морози. Більший об'єм може залишатися недогрітим, що знижує ефективність системи.
Коли обирати ближче до мінімуму (25-30 л/кВт)
- Будинок погано утеплений і потребує багато тепла
- Котел працює майже на межі своєї потужності
- Обмежене місце в котельні
- Потрібно заощадити на вартості ємності
- Часто підтоплюєте котел (3-5 рази на день)
Коли обирати ближче до максимуму (40-50 л/кВт)
- Будинок добре утеплений
- Котел має запас потужності
- Є достатньо місця для установки
- Потрібен довгий час без підкидувань палива в топку
- Теплоакумулятор підключений до системи ГВП
Тобто ще раз: весь сенс теплоакумулятора зводиться до того, щоб спалити дрова/вугілля з найвищим ККД (без його примусового придушення і переводу в режим тління) і виділене тепло "запасти в термос", в ролі якого виступає наш бак.
⏩ Тому, якщо котел малопотужний або бак занадто великого об'єму, то котел не зможе повноцінно нагріти всю ємність. В результаті Ви отримаєте недогрітий теплоакумулятор, який не зможе забезпечити тривалу автономну роботу системи опалення. При цьому витрати на придбання великої ємності, виходить, були зайвими.
⏩ А якщо котел занадто потужний або бак має невеликий об'єм, то теплоакумулятор швидко нагрівається до максимальної температури, а котел змушений переходити в режим тління або взагалі припиняти активне горіння. Це знижує ККД горіння палива і нівелює основні переваги від використання буферної ємності.
І все ж хочеться зазначити, що краще мати невеликий теплоакумулятор, ніж зовсім без нього, тому що навіть мінімальна буферна ємність (200-300 літрів) дає змогу котлу працювати стабільніше, захищає від перегріву при відключенні електроенергії та дещо збільшує інтервали між підкидуваннями палива. До того ж, коли котел вже об'вязаний і система налаштована, то невелику ємність легко можна замінити на більшу в майбутньому.
Приклад розрахунку буферної ємності
Розглянемо практичні приклади для найпоширеніших потужностей котлів.
Котел 15 кВт
Розрахунок:
- Мінімальний об'єм: 15 × 25 = 375 літрів
- Максимальний об'єм: 15 × 50 = 750 літрів
- Рекомендований діапазон: 400-750 літрів
На практиці: якщо звичайний дров'яний котел, краще обрати бак на 400-500 літрів, а якщо котел тривалого горіння (з реально високим ККД), то сміливо можна брати бак 750 л.
Котел 25 кВт
Розрахунок:
- Мінімальний об'єм: 25 × 25 = 625 літрів
- Максимальний об'єм: 25 × 50 = 1250 літрів
- Рекомендований діапазон: 650-1250 літрів
На практиці: як і в попередньому прикладі: якщо дров'яний котел, бак на 600 літрів – те що треба, а якщо котел тривалого горіння, сміливо можна брати бак на 1000 л.
Якщо у Вас котел іншої потужності, просто застосуйте вищевказану формулу з урахуванням специфіки котла.
Інші фактори, що впливають на розрахунок теплоакумулятора
Якщо з електричним котлом
Теплоакумулятор часто використовують не тільки з твердопаливними, а й з електричними котлами, особливо при багатотарифному обліку електроенергії (мається на увазі нічний тариф).
Принцип роботи: електрокотел нагріває буферну ємність вночі за дешевим тарифом (зазвичай з 23:00 до 7:00), а вдень накопичене тепло використовується для опалення без включення котла.
Особливості розрахунку для електрокотла:
- Оскільки електрокотел вигідніше працює вночі (8 годин), а тепла повинно вистачити на весь день (16 годин), є сенс брати ємність ближче до максимуму діапазону
- Рекомендація: 45-50 літрів на 1 кВт потужності електрокотла
- Чим більший об'єм ТА, тим довше вдень буде роздаватися накопичене тепло (але і потужність котла повинна бути відповідна)
Приклад: електрокотел 15 кВт: 15 × 50 = 750 літрів (краще взяти 800 л ТА).
Вплив утеплення будинку на вибір об'єму
Ступінь утеплення будинку впливає не стільки на об'єм теплоакумулятора, скільки на вибір потужності котла.
Добре утеплений будинок:
- Має низькі тепловтрати, котел легко справляється з опаленням
- Більша частина тепла від котла може йти на нагрівання ТА
- Можна використовувати стандартну формулу 25-50 л/кВт
Погано утеплений будинок:
- Має високі тепловтрати, котел працює переважно на опалення
- У сильні морози майже вся енергія йде на обігрів, мало залишається для ТА
- Рішення: краще подумати про більш потужний котел, а не про менший ТА
Важливий нюанс: навіть у погано утепленому домі теплоакумулятор повноцінно виконує свої функції в міжсезоння (осінь, весна), коли опалення вже (або ще) потрібне, але сильних морозів немає. У ці періоди надлишки тепла активно акумулюються в ТА.
Вплив теплообмінників на об'єм ТА
Наявність теплообмінників у буферній ємності ускладнює розрахунок її об'єму, оскільки вони впливають на тепловий баланс системи.
Верхній теплообмінник (для ГВП):
- Постійно відбирає найгарячішу воду з верхньої частини ТА для нагріву гарячої води
- Чим більша витрата ГВП, тим більше тепла "витягується" з теплоакумулятора
- Зазвичай потрібно збільшити розрахований об'єм (бажано професійний розрахунок теплотехніка)
Нижній теплообмінник (сонячні колектори, тепловий насос):
- Може як допомагати котлу (додавати тепло в бак), так і конкурувати з ним за місце в ТА (коли потужний котел швидко нагріває ємність, а сонячні колектори хочуть додати ще тепла, але нікуди)
- Вплив залежить від потужності основного котла, продуктивності додаткового джерела тепла та сезону року
- Точний розрахунок потребує врахування багатьох змінних
Практична рекомендація: для теплоакумулятора з теплообмінником рекомендуємо звертатися до фахівців для точного розрахунку, оскільки стандартна формула 25-50 л/кВт може не враховувати всіх особливостей роботи додаткових джерел тепла або споживачів.
Підсумки по розрахунку теплоакумулятора
Правильний розрахунок буферної ємності забезпечує ефективну роботу твердопаливного котла та значну економію палива. Основні принципи:
- Базова формула 25-50 л/кВт – універсальний підхід, перевірений багаторічною практикою.
- Вибір коефіцієнта: для звичайних дров'яних котлів – ближче до мінімуму (25-30 л/кВт), для котлів тривалого горіння з високим ККД – ближче до максимуму (40-50 л/кВт).
- Золоте правило: при сумнівах краще взяти ємність трохи більшу, ніж занадто малу. Але пам'ятайте – занадто великий об'єм може не прогрітися в сильні морози.
- Для складних випадків (з теплообмінниками, нестандартними системами) рекомендуємо консультацію з досвідченим теплотехніком.
Правильно підібраний теплоакумулятор окупиться економією палива вже за 2-4 опалювальних сезона та зробить експлуатацію твердопаливного котла значно комфортнішою.
⏩ У нашому магазині Ви знайдете великий вибір теплоакумуляторів об'ємом від 200 до 10 000 літрів – з утепленням і без, з одним або кількома теплообмінниками, у циліндричному та плоскому виконанні.
