Всесезонная солнечная система Hewalex для ГВС 300 литров (на 6 человек)
Основным оборудованием гелиосистемы является солнечный коллектор, который обеспечивает жилые дома, базы отдыха, кафе/рестораны, цеха и другие виды помещения горячим водоснабжением и/или отоплением.
Однако солнечный коллектор – это не единственный агрегат, который будет поддерживать всю систему. Конечно, универсального набора оборудования нет, поскольку потребности у всех разные, да и исходные данные будут отличаться. Однако есть общее направление, на которое можно ориентироваться при организации системы отопления и горячего водоснабжения с помощью солнечных коллекторов.
Исходные данные:
Данная система рассчитана на приготовление горячей воды для семьи из 6 человек. Производительность горячей воды составит до 300 л в сутки. Нагрев воды достигает +55 оС, а исходная температура – от +5 до +15 оС. По нормам потребления ГВС – от 50 л в сутки на 1 человека.

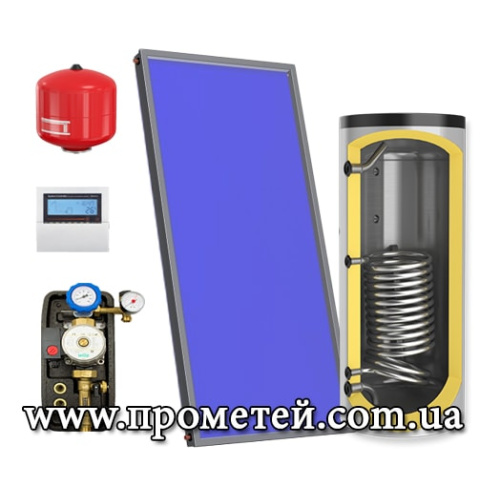

Комплектация солнечной системы Hewalex:
- Солнечный коллектор Hewalex KS2100 TLP AC – 2 шт.
- Кронштейн KS2100-2B-S200 – 1 шт.
- Водонагреватель комбинированный Eldom Green Line 300 л (или аналог) – 1 шт.
- Насосная станция TWIN L 3/4 F SOLAR PUMP (или аналог) – 1 шт.
- Контроллер для гелиосистем Altek SR91 – 1 шт.
- Расширительный бак G-Sun 18 л – 1 шт.
- Автоматический воздухоотводчик 1/2" НР – 1 шт.
- Теплоноситель для гелиосистем Altek Solar-30 – 30 л
Солнечный коллектор Hewalex KS2100 TLP AC – это плоский коллектор с алюминиево-медным абсорбером и высокоселективным покрытием. Также в конструкции присутствует закаленное прочное стекло, теплоизоляция на корпусе и на боковых стенках. Более подробно о данном устройстве можно почитать по ссылке выше.
Кронштейн KS2100-2B-S200 – это монтажный комплект крепежей для установки двух плоских солнечных коллекторов на металлическую крышу, крышу из битумной черепицы или профнастила.
Комбинированный бойлер Eldom Green Line 300 л представляет собой эмалированную емкость напольной установки с нижним теплообменником. Бак покрыт изнутри циркониевой эмалью. Также в нем присутствует мокрый ТЭН на 3 кВт, поддерживающий температуру воды в пасмурные несолнечные дни, когда коллектор не столь эффективен.
Насосная группа TWIN L 3/4 F SOLAR PUMP состоит из насоса, механического расходомера для контроля и регулировки потока, шарового крана с датчиком температуры и встроенным обратным клапаном, а также группы безопасности с манометром и предохранительным клапаном. Линия подачи оснащена шаровым краном с датчиком температуры, встроенным обратным клапаном и ручным деаэратором.
Контроллер для гелиосистем Altek SR91 позволяет соединить все приборы в одну систему и подбирать режим работы в зависимости от показателей температуры. Блок управления включает в себя одну схему и функцию измерения выработанного тепла.
Расширительный бак G-Sun 18 л служит для приема излишков воды в системе при ее расширении в замкнутых системах. Максимальное рабочее давление – до 8 бар, температура – до 99 оС. Устанавливается вертикально на стену.
Автоматический воздухоотводчик 1/2" НР изготовлен из желтой латуни, выдерживает давление до 10 бар, температуру – до 110 оС. Используется для выведения воздуха из системы без ручного вмешательства, в автоматическом режиме.
Теплоноситель для гелиосистем Altek Solar-30 основан на пропиленгликоле, который выдерживает температуру от -30 до +150 оС. Такая жидкость практически не обладает запахом, не токсична, имеет стабилизаторы и ингибиторы коррозии.
Солнечная система для дома
Таким образом, данные комплектующие являются основой для приготовления горячей воды с использованием плоского солнечного коллектора (в народе – система солнечных батарей для дома). Если гелиосистема встраивается в уже существующую систему, какое-то оборудование уже может присутствовать, тогда конечно приобретать его не нужно.
Поскольку плоские коллекторы имеют достаточно высокие теплопотери в зимнее время года, то их зачастую не используют в качестве отопительной системы дома.
Также данный набор может быть доукомплектован другими элементами по Вашему желанию или требованию монтажника. К слову, прежде чем принимать решение о покупке такого вида оборудования, нужно обязательно проконсультироваться с монтажной организацией, которая сделает все необходимые расчеты и составит список необходимого оборудования.
