Всесезонная солнечная система Altek для ГВС и отопления 200 литров (на 4 человека)
Основным оборудованием гелиосистемы является солнечный коллектор, который обеспечивает жилые дома, базы отдыха, кафе/рестораны, цеха и другие виды помещения горячим водоснабжением и/или отоплением.
Однако солнечный коллектор – это не единственный агрегат, который будет поддерживать всю систему. Конечно, универсального набора оборудования нет, поскольку потребности у всех разные, да и исходные данные будут отличаться. Однако есть общее направление, на которое можно ориентироваться при организации системы отопления и горячего водоснабжения с помощью солнечных коллекторов.
Исходные данные:
Данная система рассчитана на приготовление горячей воды, обогрев бассейна и отопление помещения для семьи из 4 человек. Производительность горячей воды составит до 200 л в сутки. Нагрев воды достигает +55 оС, а исходная температура – от +5 до +15 оС. По нормам потребления ГВС – от 50 л в сутки на 1 человека. Площадь бассейна составит до 25 м2, а поддержка отопления – до 10 кВт.

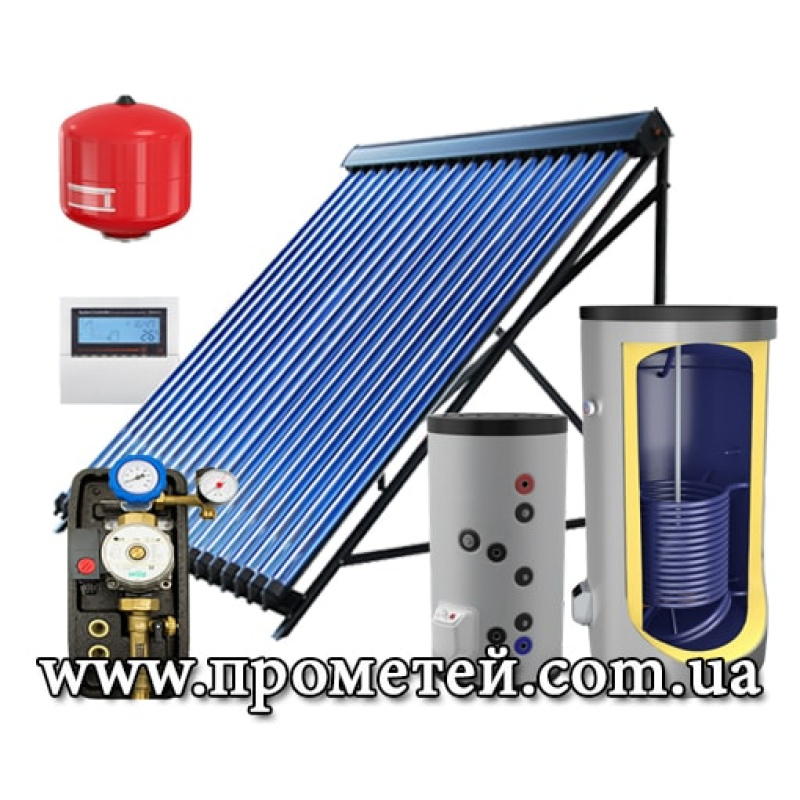

Комплектация солнечной системы Altek:
- Солнечный коллектор Altek SC-LH3-30 – 4 шт.
- Водонагреватель комбинированный Eldom Green Line 200 л – 1 шт.
- Водонагреватель комбинированный Eldom Green Line 750 л – 1 шт.
- Насосная станция Novasol Mono Wilo Star ST 25/6 Eco – 1 шт.
- Контроллер Altek SR91 – 1 шт.
- Расширительный бак Elbi ERCE 18 л – 1 шт.
- Трехходовой смесительный клапан с приводом SS2221 BNS – 1 шт.
- Автоматический воздухоотводчик 1/2" НР – 2 шт.
- Теплоноситель для гелиосистем Altek Solar-30 – 50 л
Солнечный коллектор Altek SC-LH3-30 – это вакуумный коллектор с набором двойных трубок в количестве 30 штук и рамой-каркасом для установки на плоскую поверхность. Благодаря вакууму теплосъем от солнечного излучения составляет около 95%, что делает процесс нагрева горячей воды довольно эффективным. Более подробно о данном устройстве можно почитать по ссылке выше.
Комбинированный бойлер Eldom Green Line 200 л представляет собой эмалированную емкость напольной установки с двумя теплообменниками: нижним и верхним. В баке установлен магниевый анод, термоманометр. Данный водонагреватель не комплектуется электрической частью, а предусматривает полный нагрев за счет солнечных коллекторов и вспомогательного котла.
Комбинированный бойлер Eldom Green Line 750 л представляет собой эмалированную емкость напольной установки с нижним теплообменником. С баком в комплекте идет два магниевых анода, индикатор работы электронагревателя, термоманометр. Также присутствует ТЭН на 9 кВт для догрева емкости в пасмурную погоду. Сверху емкость покрыта армированным ПВХ материалом.
Насосная станция однолинейная Novasol Mono включает в себя энергосберегающий насос циркуляции Wilo Star ST 25/6 Eco, трехходовой шаровой кран с термометром, группу безопасности от избыточного давления с манометром до 10 бар и выходом 3/4" под расширительный бачок. Также присутствует регулятор потока от 2 до 12 л/мин, краны слива и наполнения. Сверху теплоизолирован специальным кожухом с рабочей температурой до 150 оС.
Контроллер Altek SR91 позволяет соединить все приборы в одну систему и подбирать режим работы в зависимости от показателей температуры. Также контролирует работу циркуляционного насоса и дополнительного отопительного оборудования. Блок управления включает в себя 12 схем и функцию приоритетности нагрева из двух накопительных емкостей.
Расширительный бак Elbi ERCE 18 л служит для приема излишков воды в системе при ее расширении в замкнутых системах. Максимальное рабочее давление – до 8 бар, температура – до 99 оС. Устанавливается вертикально на стену.
Трехходовой смесительный клапан с приводом SS2221 BNS DN 20 обеспечивает автоматическое смешивание или перенаправление теплоносителя в трубах. Оснащен электроприводом сервоприводного типа. Напряжение – 230 В, сила тока – 1,98 А.
Автоматический воздухоотводчик 1/2" НР изготовлен из желтой латуни, выдерживает давление до 10 бар, температуру – до 110 оС. Используется для выведения воздуха из системы без ручного вмешательства, в автоматическом режиме.
Теплоноситель для гелиосистем Altek Solar-30 основан на пропиленгликоле, который выдерживает температуру от -30 до +150 оС. Такая жидкость практически не обладает запахом, не токсична, имеет стабилизаторы и ингибиторы коррозии.
Солнечная система для дома
Таким образом, данные комплектующие являются основой для приготовления горячей воды, обогрева бассейна и отопления помещения с использованием вакуумного солнечного коллектора (в народе – система солнечных батарей для дома). Если гелиосистема встраивается в уже существующую систему, какое-то оборудование уже может присутствовать, тогда конечно приобретать его не нужно.
Также данный набор может быть доукомплектован другими элементами по Вашему желанию или требованию монтажника. К слову, прежде чем принимать решение о покупке такого вида оборудования, нужно обязательно проконсультироваться с монтажной организацией, которая сделает все необходимые расчеты и составит список необходимого оборудования.
