Всесезонна сонячна система Altek для ГВП 200 літрів (на 4 людини)
Основним обладнанням геліосистеми є сонячний колектор, який забезпечує житлові будинки, бази відпочинку, кафе/ресторани, цехи та інші види приміщення гарячим водопостачанням та/або опаленням.
Однак сонячний колектор – це не єдиний агрегат, який підтримуватиме всю систему. Звичайно, універсального набору обладнання немає, оскільки потреби у всіх різні, та й вихідні дані відрізнятимуться. Однак є загальний напрямок, на який можна орієнтуватися при організації системи опалення та гарячого водопостачання за допомогою сонячних колекторів.
Вихідні дані:
Ця система розрахована на приготування гарячої води для сім'ї із 4 осіб. Продуктивність гарячої води становитиме до 200 л на добу. Нагрівання води досягає +55 оС, а вихідна температура - від +5 до +15 оС. За нормами споживання ГВП – від 50 л на добу на 1 особу.

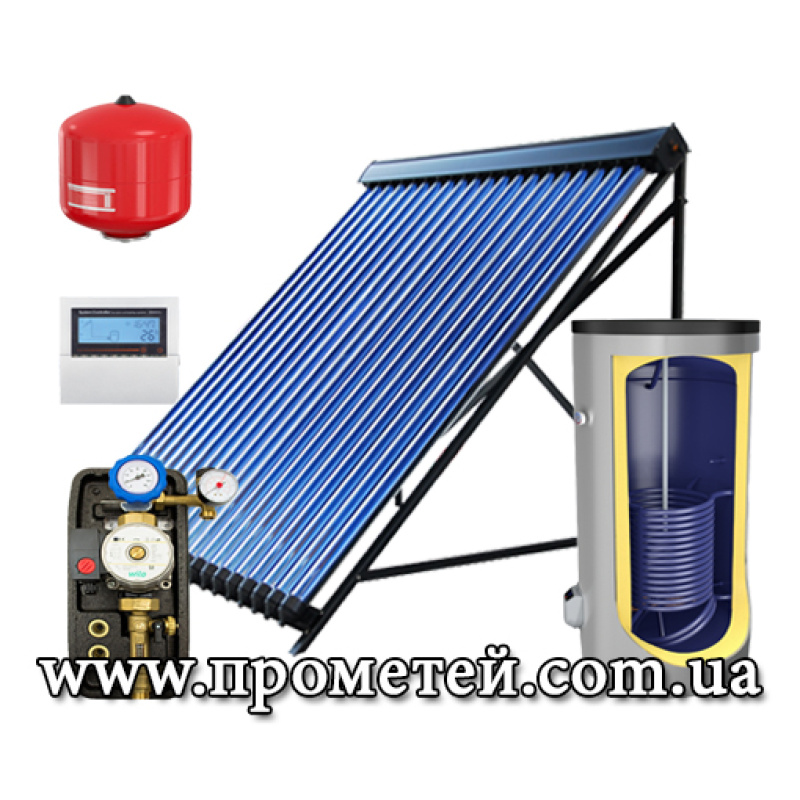

Комплектація сонячної системи Altek:
- Сонячний колектор Altek SC-LH3-20 – 1 шт.
- Водонагрівач комбінований Eldom Green Line 200 л (або аналог) – 1 шт.
- Насосна станція TWIN L 3/4 F SOLAR PUMP (або аналог) – 1 шт.
- Контролер для геліосистем Altek SR91 – 1 шт.
- Розширювальний бак G-Sun 12 л – 1 шт.
- Автоматичний відвідник повітря Solar 1/2 НР – 1 шт.
- Теплоносій для геліосистем Altek Solar-30 – 20 л
Сонячний колектор Altek SC-LH3-20 – це вакуумний колектор з набором подвійних трубок у кількості 20 штук та рамою-каркасом для встановлення на плоску поверхню. Завдяки вакууму теплознімання від сонячного випромінювання становить близько 95%, що робить процес нагрівання гарячої води досить ефективним. Докладніше про цей пристрій можна почитати за посиланням вище.
Комбінований бойлер Eldom Green Line 200 л являє собою емальовану ємність підлогової установки з нижнім теплообмінником. Бак покритий зсередини цирконієвою емаллю. Також у ньому присутній мокрий ТЕН на 3 кВт, що підтримує температуру води в похмурі несонячні дні, коли колектор менш ефективний.
Насосна група TWIN L 3/4 F SOLAR PUMP складається з насоса, механічного витратоміра для контролю та регулювання потоку, кульового крана з датчиком температури та вбудованим зворотним клапаном, а також групи безпеки з манометром і запобіжним клапаном. Лінія подачі оснащена кульовим краном з датчиком температури, вбудованим зворотним клапаном і ручним деаератором.
Контролер для геліосистем Altek SR91 дозволяє з'єднати усі прилади в одну систему та підбирати режим роботи залежно від показників температури. Блок управління включає одну схему і функцію вимірювання виробленого тепла.
Розширювальний бак G-Sun 12 л служить для прийому надлишків води у системі при її розширенні у замкнутих системах. Максимальний робочий тиск – до 8 бар, температура – до 99 °С. Встановлюється вертикально на стіну.
Автоматичний відвідник повітря 1/2" НР виготовлений з жовтої латуні, витримує тиск до 10 бар, температуру - до 110 оС. Використовується для виведення повітря з системи без ручного втручання, в автоматичному режимі.
Теплоносій для геліосистем Altek Solar-30 заснований на пропіленгліколі, який витримує температуру від -30 до +150 оС. Така рідина практично не має запаху, не токсична, має стабілізатори та інгібітори корозії.
Сонячна система для дому
Таким чином дані комплектуючі є основою для приготування гарячої води з використанням вакуумного сонячного колектора (у народі – система сонячних батарей для будинку). Якщо геліосистема вбудовується у вже існуючу систему, якесь обладнання вже може бути присутнє, тоді звичайно купувати його не потрібно.
Якщо система передбачає догрівання накопичувального бака від опалювального котла, то різниця в комплектуючих складатиме наявність другого теплообмінника в бойлері, а також контролер на більшу кількість схем у програмі.
Також цей набір може бути доукомплектований іншими елементами за Вашим бажанням або за вимогою монтажника. До речі, перш ніж приймати рішення про купівлю такого виду обладнання, потрібно обов'язково проконсультуватися з монтажною організацією, яка зробить усі необхідні розрахунки та складе список необхідного обладнання.
