Всесезонна сонячна система Hewalex для ГВП 150 літрів (на 3 особи)
Основним обладнанням геліосистеми є сонячний колектор, який забезпечує житлові будинки, бази відпочинку, кафе/ресторани, цехи та інші види приміщення гарячим водопостачанням та/або опаленням.
Однак сонячний колектор – це не єдиний агрегат, який підтримуватиме всю систему. Звичайно, універсального набору обладнання немає, оскільки потреби у всіх різні, та й вихідні дані відрізнятимуться. Однак є загальний напрямок, на який можна орієнтуватися при організації системи опалення та гарячого водопостачання за допомогою сонячних колекторів.
Вихідні дані:
Ця система розрахована на приготування гарячої води для сім'ї із 3 осіб. Продуктивність гарячої води становитиме до 150 л на добу. Нагрівання води досягає +55 оС, а вихідна температура - від +5 до +15 оС. За нормами споживання ГВП – від 50 л на добу на 1 особу.

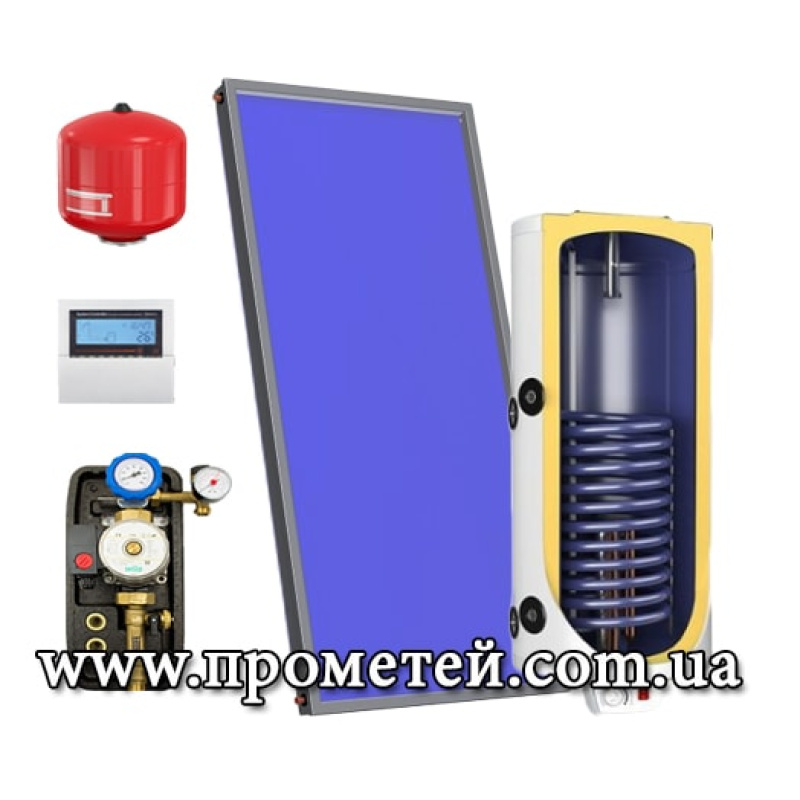

Комплектація сонячної системи Hewalex:
Сонячний колектор Hewalex KS2100 TLP AC – це плоский колектор з алюмінієвим абсорбером та високоселективним покриттям. Також у конструкції є загартоване міцне скло, теплоізоляція на корпусі та на бічних стінках. Докладніше про цей пристрій можна почитати за посиланням вище.
Кронштейн KS2100-1R-S200 – це монтажний комплект кріплень для встановлення плоского сонячного колектора на металевий дах, дах із бітумної черепиці або профнастилу.
Комбінований бойлер Eldom Green Line 150 л являє собою емальовану ємність настінної установки з нижнім теплообмінником. Бак утеплений пінополіуретаном завтовшки 32 мм. Також у ньому присутній мокрий ТЕН на 2 кВт, що підтримує температуру води в похмурі несонячні дні, коли колектор менш ефективний.
Насосна група TWIN L 3/4 F SOLAR PUMP складається з насоса, механічного витратоміра для контролю та регулювання потоку, кульового крана з датчиком температури та вбудованим зворотним клапаном, а також групи безпеки з манометром і запобіжним клапаном. Лінія подачі оснащена кульовим краном з датчиком температури, вбудованим зворотним клапаном і ручним деаератором.
Контролер для геліосистем Altek SR91 дозволяє з'єднати усі прилади в одну систему та підбирати режим роботи залежно від показників температури. Блок управління включає одну схему і функцію вимірювання виробленого тепла.
Розширювальний бак G-Sun 12 л служить для прийому надлишків води у системі при її розширенні у замкнутих системах. Максимальний робочий тиск – до 8 бар, температура – до 99 °С. Встановлюється вертикально на стіну.
Автоматичний відвідник повітря 1/2" НР виготовлений з жовтої латуні, витримує тиск до 10 бар, температуру - до 110 оС. Використовується для виведення повітря з системи без ручного втручання, в автоматичному режимі.
Теплоносій для геліосистем Altek Solar-30 заснований на пропіленгліколі, який витримує температуру від -30 до +150 оС. Така рідина практично не має запаху, не токсична, має стабілізатори та інгібітори корозії.
Сонячна система для дому
Таким чином, ці комплектуючі є основою для приготування гарячої води із використанням плоского сонячного колектора (у народі – система сонячних батарей для дому). Якщо геліосистема вбудовується у вже існуючу систему, якесь обладнання вже може бути присутнє, тоді звичайно купувати його не потрібно.
Оскільки плоскі колектори мають досить високі тепловтрати в зимову пору року, їх часто не використовують як опалювальну систему будинку.
Також цей набір може бути доукомплектований іншими елементами за Вашим бажанням або за вимогою монтажника. До речі, перш ніж приймати рішення про купівлю такого виду обладнання, потрібно обов'язково проконсультуватися з монтажною організацією, яка зробить усі необхідні розрахунки та складе список необхідного обладнання.
