Сонячний колектор термосифонний Altek SD-T2L-15

Безнапірна термосифонна система Altek SD-T2L-15 (15 трубок): особливості

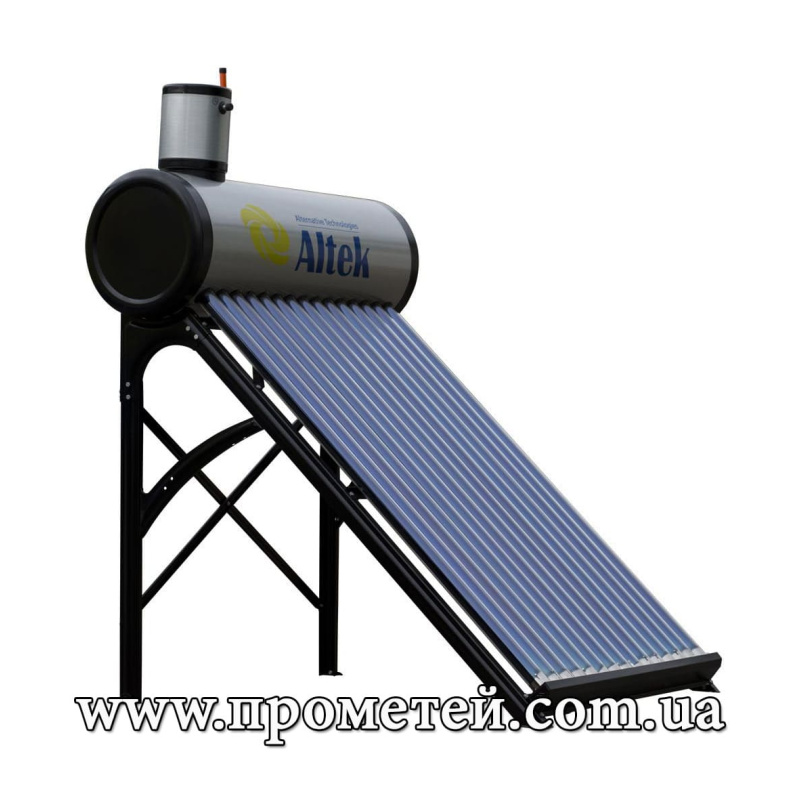

Термосифонний безнапірний сонячний колектор Altek SD-T2L-15 – це пристрій, що перетворює сонячну енергію на теплову. Він використовується для приготування гарячої води в побутових та господарських цілях. По суті, це вакуумний колектор з баком.

Використання термосифонного колектора сезонне – з квітня до жовтня. При додатковому підключенні електричного нагрівального елемента (ТЕНу) може ефективно працювати з березня по листопад.

Принцип роботи

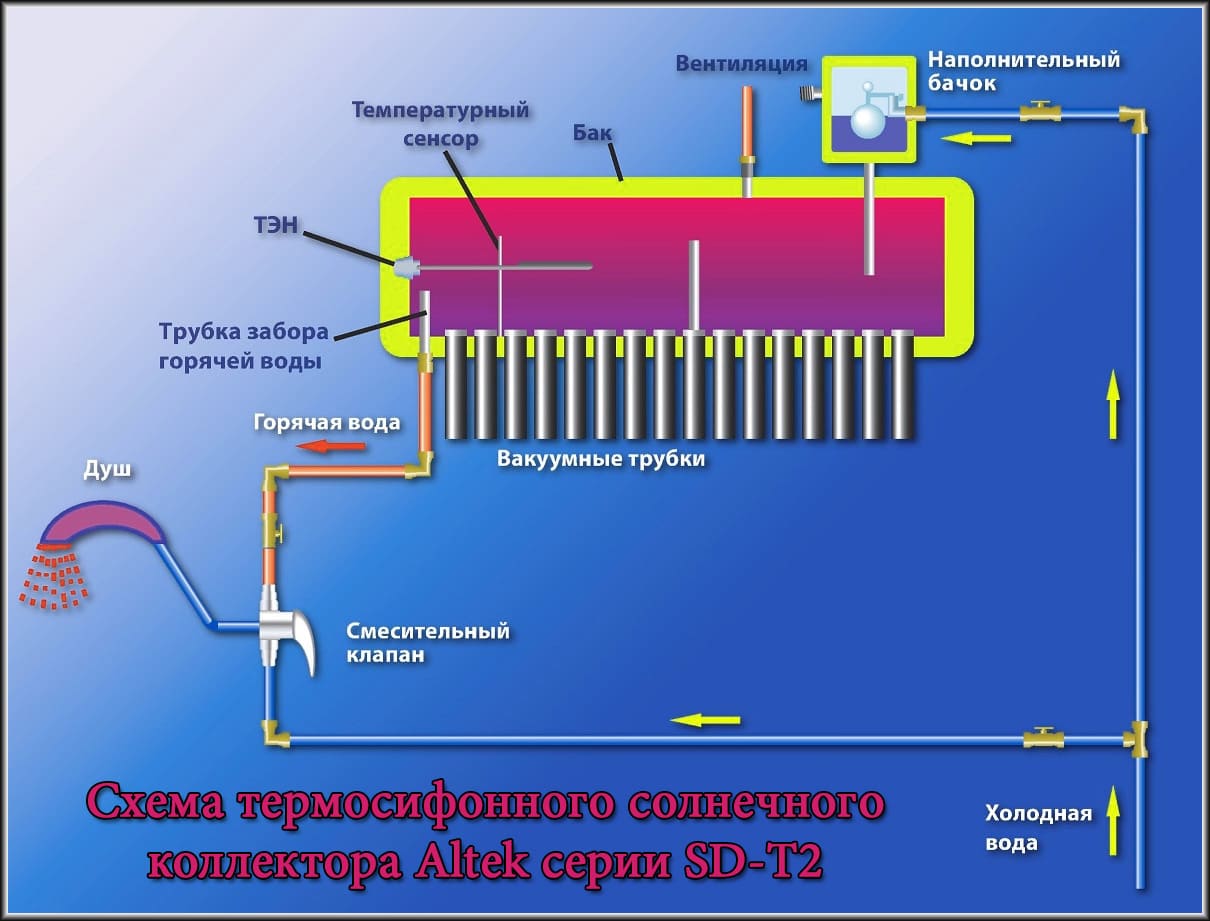

Сезонний безнапірний сонячний колектор працює за принципом термосифона (звідси і назва). Це означає, що вода всередині труб розподіляється за принципом різниці температур – гаряча піднімається нагору, а холодна – вниз. Гаряча вода надходить у накопичувальний бак, що входить до комплекту системи, а потім – на точки розбору гарячої води. Ця циркуляція води завжди повторюється під впливом сонячного випромінювання. Оскільки всередині системи циркулює безпосередньо вода, то використовується такий сонячний колектор лише у теплу пору року. Вакуум між трубками та теплоізоляція дозволяє зменшити тепловтрати та знімати до 95% сонячного тепла.

Особливості

Безнапірна термосифонна система складається з основного накопичувального бака із чорного металу (покритий порошковою фарбою), усередині якого знаходиться ще один бак із корабельної сталі (більш стійка нержавіюча сталь). Така сталь підходить навіть для дуже твердої води. Між ними як теплоізоляція використовується пінополіуретан товщиною 55 мм. Каркас та зовнішній бак піддані антикорозійній обробці. Бак заповнюється водою з її механічною підтримкою (з установкою поплавкового наповнювального бака) або електронним (з електромагнітним клапаном).

Також система налічує 15 подвійних скляних трубок: зовнішня – прозора, внутрішня – з боросилікатним покриттям для ефективнішого поглинання сонячного тепла. Простір між трубками заповнений вакуумом для забезпечення найменших тепловтрат. Всі ущільнювальні елементи виконані із силіконового каучуку, який відрізняється відсутністю запаху, не токсичний та сприяє збереженню високої температури води.

Цей сезонний сонячний колектор може нагріти до 150 літрів гарячої води на сім'ю з 2-3 осіб.

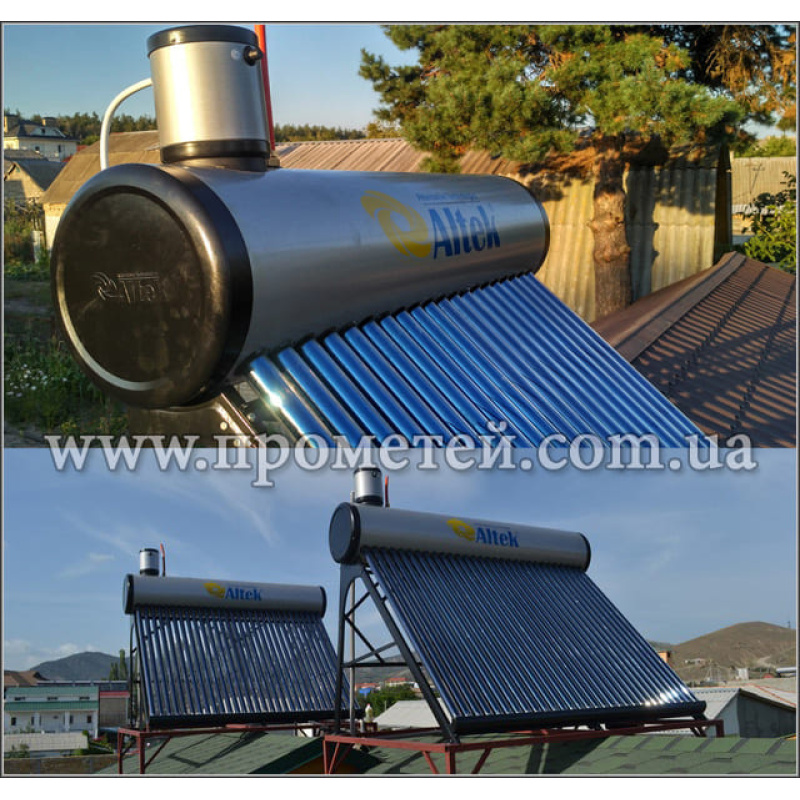

Оскільки система термосифонного колектора безнапірна, він повинен встановлюватися вище за точки розбору гарячої води, оптимально на рівні 4-6 м.

Крім базової комплектації система може опціонно включати в себе ТЕН, магнієвий анод, термостат, електронний контролер, сенсор температури і рівня води, електромагнітний клапан. Також є варіації даного обладнання, де бак йде із теплообмінником.

Переваги сонячного колектора Altek SD-T2L-15:

• Високий ККД – до 95%;
• Накопичувальний бак у комплекті;
• Стійкість до низьких температур, вітру, граду;
• Проста установка та експлуатація;
• Термін служби – більше 15 років.

Комплектація:

1. Накопичувальний бак – 1 шт.
2. Наповнювальний бачок – 1 шт.

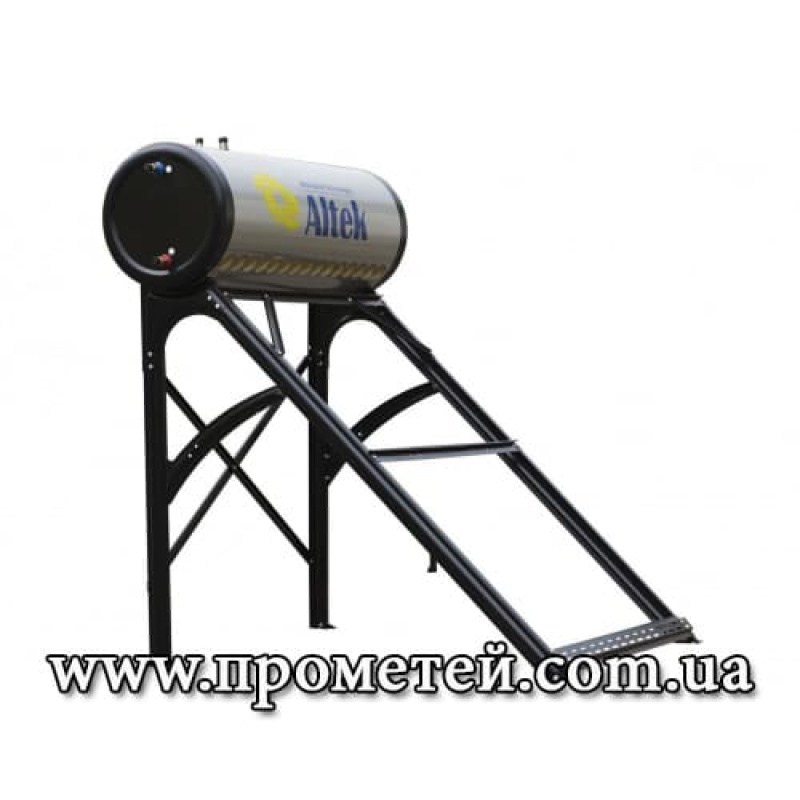

3. Рама-каркас – 1 шт.
4. Набір вакуумних трубок – 15 шт.
5. Повітровідвідна трубка – 1 шт.
6. Гумова прокладка під бачок - 1 шт.
7. Складальний комплект (болти, гайки) – 1 шт.
8. Посібник з експлуатації – 1 шт.
