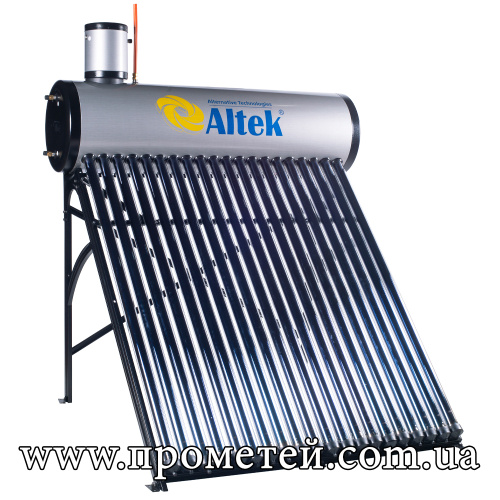

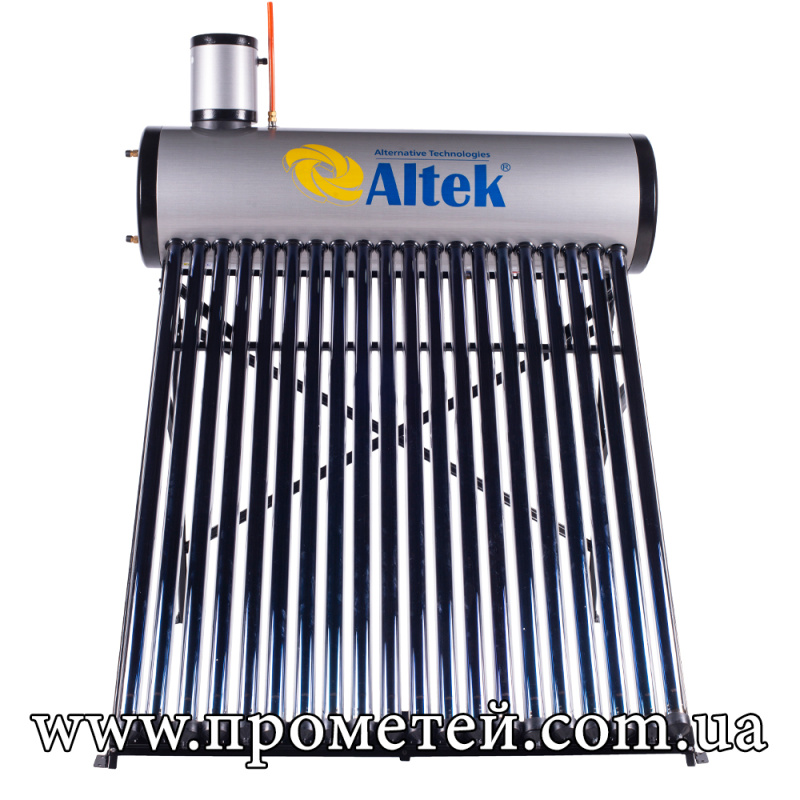

Сонячний колектор термосифонний Altek SP-CL-20

Безнапірна термосифонна система з теплообмінником Altek SP-CL-20 (20 трубок): особливості

Термосифонний безнапірний сонячний колектор Altek SP-CL-20 – це пристрій, що перетворює сонячну енергію на теплову. Він використовується для приготування гарячої води в побутових та господарських цілях. По суті, це вакуумний колектор з баком.

Використання термосифонного колектора сезонне – з квітня до жовтня. При додатковому підключенні електричного нагрівального елемента (ТЕНу) може ефективно працювати з березня по листопад.

Принцип роботи

Сезонний безнапірний сонячний колектор працює за принципом термосифона (звідси і назва). Це означає, що вода всередині труб розподіляється за принципом різниці температур – гаряча піднімається вгору (у накопичувальний бак), а холодна – вниз (по вакуумним трубкам). Холодна вода водопроводом потрапляє в спіральний теплообмінник усередині бака, нагрівається за рахунок сонячного тепла, накопиченого в баку, а потім надходить на точки розбору гарячої води. Ця циркуляція води завжди повторюється під впливом сонячного випромінювання. Оскільки всередині системи циркулює безпосередньо вода, то використовується такий сонячний колектор лише у теплу пору року. Вакуум між трубками та теплоізоляція дозволяє зменшити тепловтрати та знімати до 95% сонячного тепла.

Особливості

Безнапірна термосифонна система складається з основного накопичувального бака із чорного металу (покритий порошковою фарбою), усередині якого знаходиться ще один бак із корабельної сталі (більш стійка нержавіюча сталь). Така сталь підходить навіть для дуже твердої води. Між ними як теплоізоляція використовується пінополіуретан товщиною 55 мм. Каркас та зовнішній бак піддані антикорозійній обробці. Бак заповнюється водою з її механічною підтримкою (з установкою поплавкового наповнювального бака) або електронним (з електромагнітним клапаном). Усередині накопичувальної ємності встановлений спіральний теплообмінник, виготовлений із міді для кращої теплопровідності.

Також система налічує 20 подвійних скляних трубок: зовнішня – прозора, внутрішня – з боросилікатним покриттям для ефективнішого поглинання сонячного тепла. Простір між трубками заповнений вакуумом для забезпечення найменших тепловтрат. Всі ущільнювальні елементи виконані із силіконового каучуку, який відрізняється відсутністю запаху, не токсичний та сприяє збереженню високої температури води.

Цей сезонний сонячний колектор може нагріти до 200 літрів гарячої води на сім'ю з 3-4 осіб.

Оскільки система термосифонного колектора включає теплообмінник, який може працювати під напором, то він встановлюється також і нижче рівня точок розбору гарячої води, не використовуючи насос.

Крім базової комплектації система може опціонно включати в себе ТЕН, магнієвий анод, термостат, електронний контролер, сенсор температури і рівня води, електромагнітний клапан.

Переваги сонячного колектора Altek SP-CL-20:

• Високий ККД – до 95%;
• Накопичувальний бак у комплекті;
• Вбудований теплообмінник;
• Стійкість до низьких температур, вітру, граду;
• Проста установка та експлуатація;
• Термін служби – більше 15 років.

Комплектація:

1. Накопичувальний бак – 1 шт.
2. Наповнювальний бачок – 1 шт.
3. Рама-каркас – 1 шт.
4. Набір вакуумних трубок – 20 шт.
5. Повітровідвідна трубка – 1 шт.
6. Гумова прокладка під бачок - 1 шт.
7. Складальний комплект (болти, гайки) – 1 шт.
8. Посібник з експлуатації – 1 шт.
