Сонячна система Altek для ГВП та опалення на 300 літрів

Всесезонна сонячна система Altek для ГВП та опалення 300 літрів (на 6 осіб)

Основним обладнанням геліосистеми є сонячний колектор, який забезпечує житлові будинки, бази відпочинку, кафе/ресторани, цехи та інші види приміщення гарячим водопостачанням та/або опаленням.

Однак сонячний колектор – це не єдиний агрегат, який підтримуватиме всю систему. Звичайно, універсального набору обладнання немає, оскільки потреби у всіх різні, та й вихідні дані відрізнятимуться. Однак є загальний напрямок, на який можна орієнтуватися при організації системи опалення та гарячого водопостачання за допомогою сонячних колекторів.

Вихідні дані:

Дана система розрахована на приготування гарячої води, обігрів басейну та опалення приміщення для сім'ї із 6 осіб. Продуктивність гарячої води становитиме до 300 л на добу. Нагрівання води досягає +55 ^оС, а вихідна температура - від +5 до +15 ^оС. За нормами споживання ГВП – від 50 л на добу на 1 особу. Площа басейну складатиме до 40 м², а підтримка опалення – до 16 кВт.

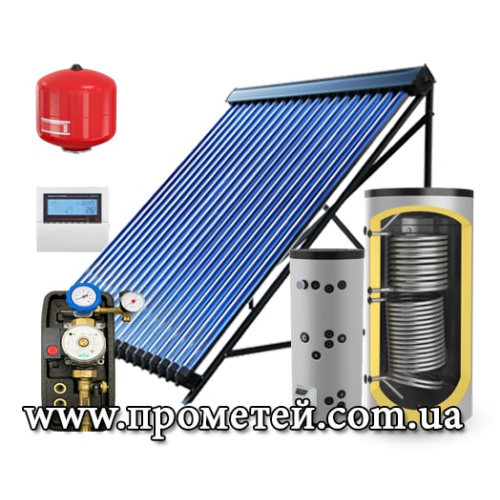

Комплектація сонячної системи Altek:

• Сонячний колектор Altek SC-LH3-30 – 6 шт.
• Водонагрівач комбінований Eldom Green Line 300 л – 1 шт.
• Буферна ємність Eldom Green Line 750 л – 1 шт.
• Насосна станція Novasol Mono Wilo Star ST 25/6 Eco – 1 шт.
• Контролер для бівалентних спліт систем Altek SR91 – 1 шт.
• Розширювальний бак Elbi ERCE 18 л – 1 шт.
• Триходовий змішувальний клапан із приводом SS2221 BNS – 1 шт.
• Автоматичний відвідник повітря 1/2" НР - 3 шт.
• Теплоносій для геліосистем Altek Solar-30 – 60 л

Сонячний колектор Altek SC-LH3-30 – це вакуумний колектор з набором подвійних трубок у кількості 30 штук та рамою-каркасом для встановлення на плоску поверхню. Завдяки вакууму теплознімання від сонячного випромінювання становить близько 95%, що робить процес нагрівання гарячої води досить ефективним. Докладніше про цей пристрій можна почитати за посиланням вище.

Комбінований бойлер Eldom Green Line 300 л являє собою емальовану ємність установки для підлоги з двома теплообмінниками: нижнім і верхнім. У баку встановлені 2 магнієві аноди, термоманометр, зверху ємність покрита армованим ПВХ матеріалом. Також цей водонагрівач комплектується електричною частиною (ТЕНом) на 3 кВт для догріву води в похмуру погоду.

Буферна ємність Eldom Green Line 750 л являє собою ємність без покриття установки для підлоги з двома теплообмінниками: нижнім і верхнім. Температурний індикатор дозволяє відстежувати температуру води у баку. Зверху ємність покрита армованим ПВХ матеріалом, а ізоляційний прошарок з пінополіуретану товщиною 100 мм дозволяє зберігати тепло протягом тривалого періоду часу.

Насосна станція однолінійна Novasol Mono включає енергозберігаючий насос циркуляції Wilo Star ST 25/6 Eco, триходовий кульовий кран з термометром, групу безпеки від надлишкового тиску з манометром до 10 бар і виходом 3/4" під розширювальний бачок. Також присутній регулятор потоку від 2 до 12 л/хв, крани зливу та наповнення, зверху теплоізольований спеціальним кожухом з робочою температурою до 150 ^оС.

Контролер Altek SR91 дозволяє з'єднати усі прилади в одну систему та підбирати режим роботи залежно від показників температури. Також контролює роботу циркуляційного насоса та додаткового опалювального обладнання. Блок управління включає 12 схем і функцію пріоритетності нагріву з двох накопичувальних ємностей.

Розширювальний бак Elbi ERCE 18 л служить для прийому надлишків води у системі при її розширенні у замкнутих системах. Максимальний робочий тиск – до 8 бар, температура – ​​до 99 °С. Встановлюється вертикально на стіну.

Триходовий змішувальний клапан із приводом SS2221 BNS DN 20 забезпечує автоматичне змішування або перенаправлення теплоносія в трубах. Оснащений електроприводом сервопривідного типу. Напруга - 230 В, сила струму - 1,98 А.

Автоматичний відвідник повітря 1/2" НР виготовлений з жовтої латуні, витримує тиск до 10 бар, температуру - до 110 ^оС. Використовується для виведення повітря з системи без ручного втручання, в автоматичному режимі.

Теплоносій для геліосистем Altek Solar-30 заснований на пропіленгліколі, який витримує температуру від -30 до +150 ^оС. Така рідина практично не має запаху, не токсична, має стабілізатори та інгібітори корозії.

Сонячна система для дому

Таким чином, ці комплектуючі є основою для приготування гарячої води, обігріву басейну та опалення приміщення з використанням вакуумного сонячного колектора (у народі – система сонячних батарей для дому). Якщо геліосистема вбудовується у вже існуючу систему, якесь обладнання вже може бути присутнє, тоді звичайно купувати його не потрібно.

Також цей набір може бути доукомплектований іншими елементами за Вашим бажанням або за вимогою монтажника. До речі, перш ніж приймати рішення про купівлю такого виду обладнання, потрібно обов'язково проконсультуватися з монтажною організацією, яка зробить усі необхідні розрахунки та складе список необхідного обладнання.
