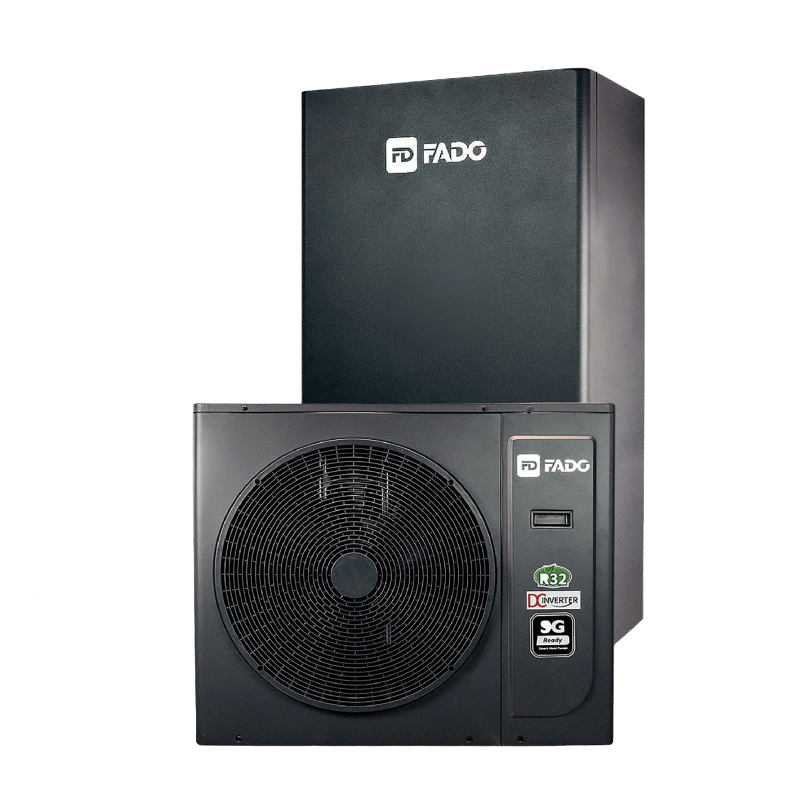

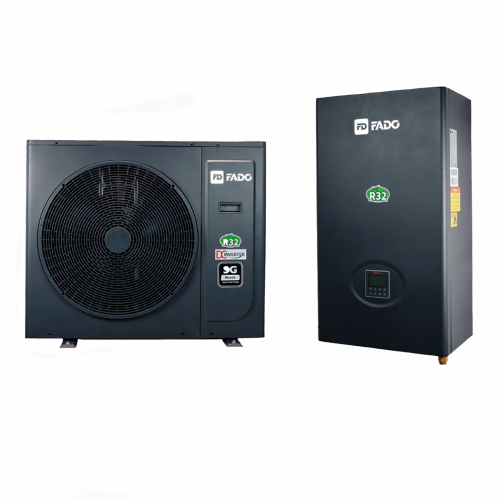

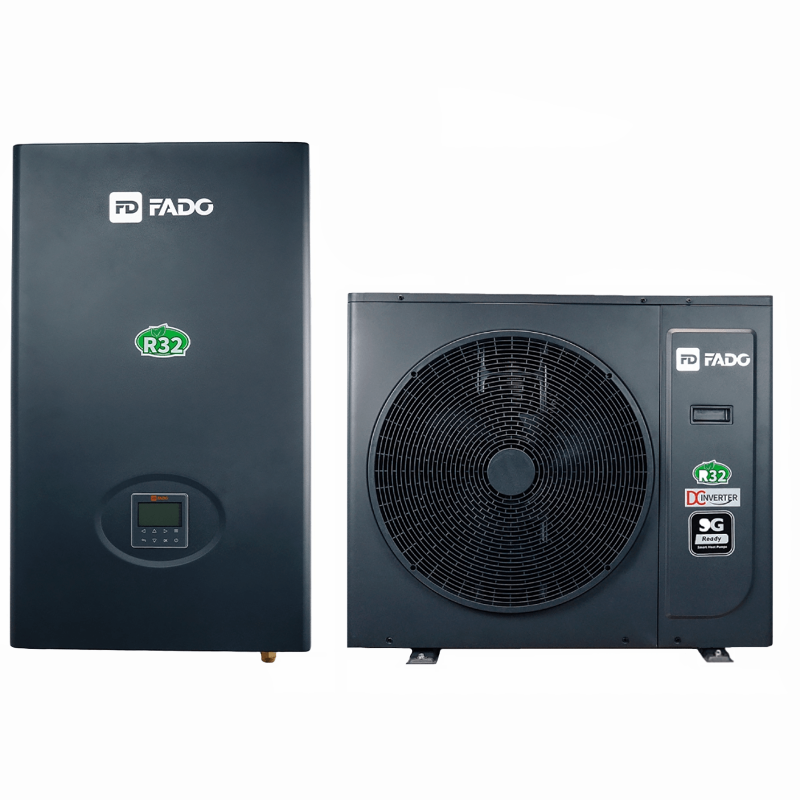

Тепловий насос FADO NTS08 спліт 8 кВт

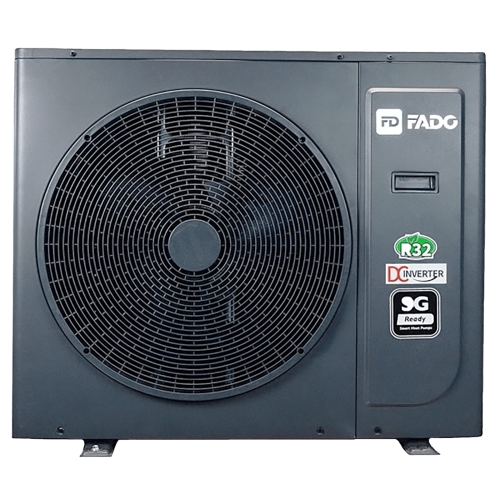

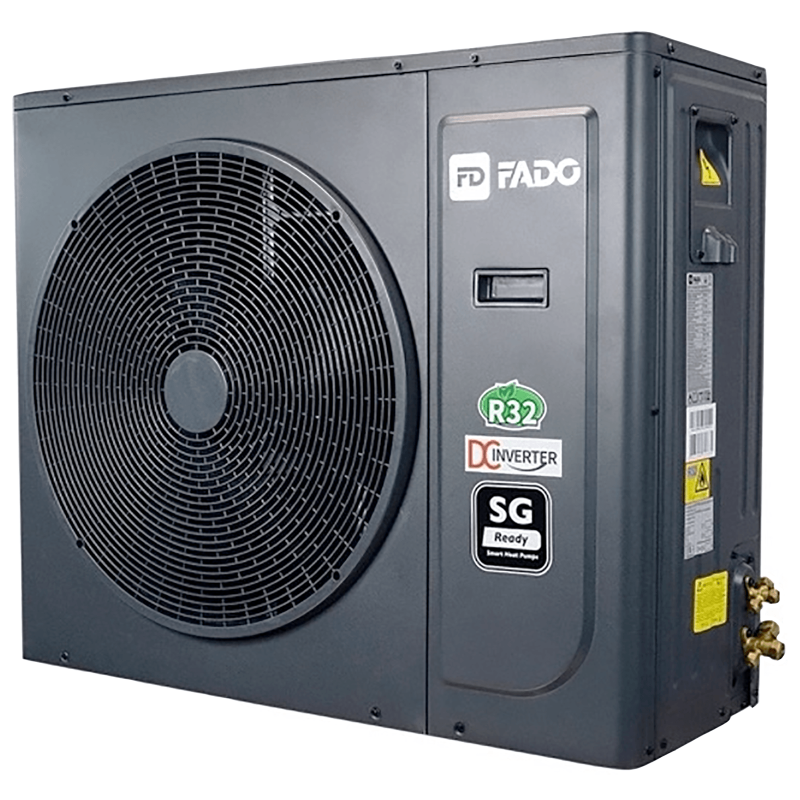

Ефективний зовнішній блок

Зовнішній блок FADO NTS містить основні елементи холодильного контуру: інверторний компресор, теплообмінник, електронний розширювальний клапан EEV, чотириходовий клапан, датчики температури та тиску і вентилятор постійного струму.

• Двохроторний компресор Mitsubishi працює з регульованою швидкістю обертання. Автоматика змінює його продуктивність залежно від температури теплоносія, заданої температури подачі та швидкості зміни температури зворотної води. Завдяки цьому тепловий насос працює не постійно на максимальній потужності та точніше адаптує теплопродуктивність до потреб системи.
• Електронний розширювальний клапан EEV автоматично змінює подачу холодоагенту. Його робота узгоджується з показниками температурних датчиків, підтримує необхідний режим теплообміну та бере участь у керуванні процесом розморожування.
• Вентилятор постійного струму має регульовану швидкість, тому інтенсивність повітряного потоку змінюється відповідно до поточного навантаження.
• Холодильний контур працює на холодоагенті R32, який забезпечує ефективний теплообмін і має низький потенціал впливу на навколишнє середовище.

Рівень звукової потужності зовнішнього блока становить 59 дБ(А) – це помірний рівень шуму для зовнішнього обладнання, що дозволяє встановлювати тепловий насос поблизу житлового будинку за дотримання вимог до монтажу.

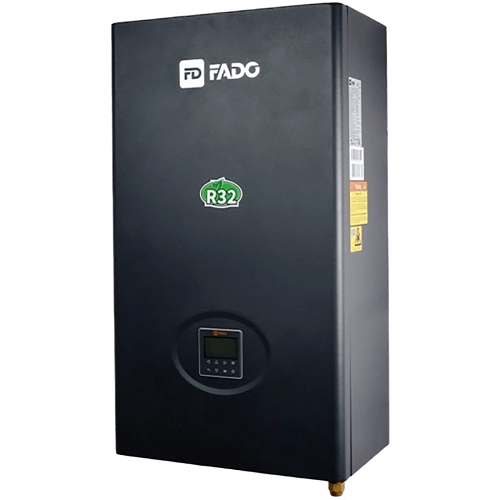

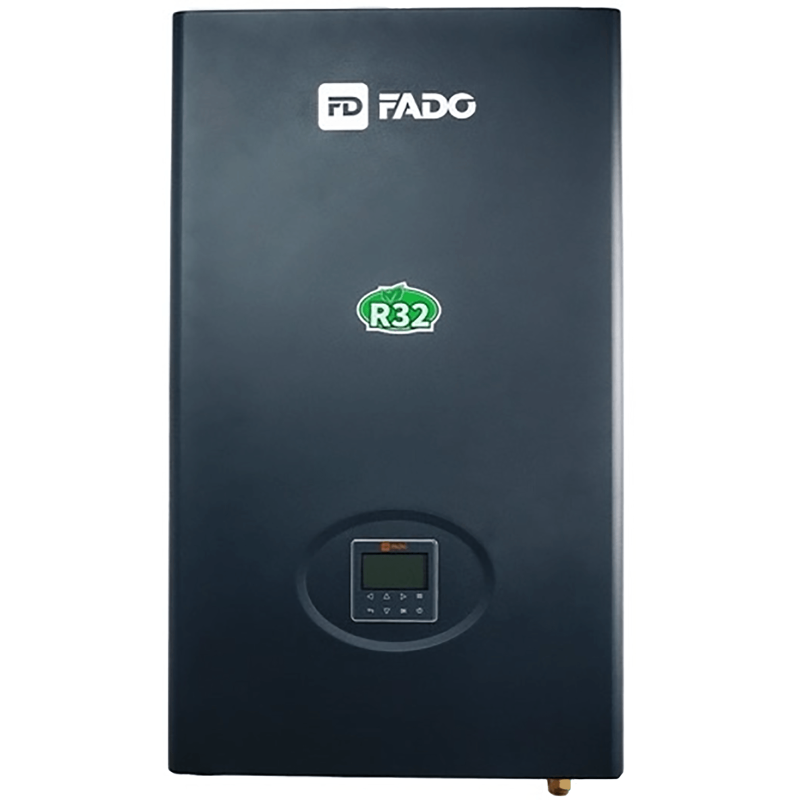

Внутрішній блок – готовий гідравлічний модуль

Внутрішній блок FADO NTS08 містить основні елементи гідравлічної частини системи: циркуляційний насос, пластинчастий теплообмінник, розширювальний бак, автоматичний спускний та запобіжний клапани, датчик тиску води та реле протоку. Таке виконання зменшує кількість окремих компонентів, які потрібно підбирати та встановлювати під час монтажу.

• Вбудований циркуляційний насос забезпечує рух теплоносія між тепловим насосом та системою опалення. Його робота регулюється автоматикою відповідно до режиму системи, що дозволяє підтримувати необхідну циркуляцію без встановлення окремого насоса поза внутрішнім блоком.
• Пластинчастий теплообмінник передає тепло між холодильним контуром та водою системи опалення.
• Реле протоку контролює наявність необхідної циркуляції води, а датчик тиску та запобіжний клапан контролюють параметри гідравлічного контуру.
• Електричний проточний нагрівач потужністю 3 кВт використовується як додаткове джерело тепла та вмикається, коли тепловому насосу потрібна додаткова теплова потужність. Це допомагає підтримувати необхідний нагрів теплоносія за низької температури зовнішнього повітря.

Гнучке застосування та енергоефективність

Теплові насоси FADO NTS підтримують роботу з різними системами, які застосовуються для опалення та охолодження.

• Тепла підлога – для низькотемпературного опалення.
• Радіатори та фанкойли – для опалення з вищою температурою теплоносія.
• Фанкойли та інші відповідні системи – для охолодження приміщень.

У режимі опалення тепловий насос може подавати теплоносій з температурою від +15 до +60°C, а в режимі охолодження працювати з температурою води від +7 до +25°C.

Діапазон зовнішньої температури становить -25…+43°C для режиму опалення та +8…+43°C для охолодження.

Інверторне регулювання потужності

Інверторна система керування змінює швидкість обертання компресора відповідно до навантаження.

Для FADO NTS08 діапазон регулювання теплової потужності становить 3,4-8,9 кВт, тому обладнання може адаптувати продуктивність до поточних потреб системи замість постійної роботи на максимальній потужності.

Інверторне регулювання потужності та COP 4,52 у поєднанні з іншими технологіями допомагають :

• зменшити споживання електроенергії: при споживанні всього 1 кВт енергії пристрій може видавати (за певних умов) до 4,52 кВт тепла,
• підвищити продуктивність,
• стабільніше підтримувати температуру теплоносія (і, як наслідок, у приміщенні)
• та знизити навантаження на компоненти, що сприяє збільшенню терміну служби обладнання.

Робота з гарячою водою

Контролер FADO підтримує керування контуром ГВП та бойлером для гарячої води. Система може визначати температуру води в баку та керувати нагріванням, а також передбачає режим антилегіонели з температурою до 75°C.

Важливо: для реалізації ГВП необхідне відповідне підключення бойлера та гідравлічної арматури.

Керування та режими роботи

FADO NTS08 оснащений дротовим контролером, за допомогою якого можна керувати режимами опалення, охолодження та ГВП (опція), задавати температуру, налаштовувати графік роботи та контролювати параметри системи. На екрані відображаються, зокрема, температура води та повітря, зовнішня температура, тиск у гідравлічному контурі, стан компресора, додаткового нагрівача та інші робочі параметри.

Доступні режими опалення, охолодження, ГВП (опція) та автоматичний режим.

Погодозалежне керування

Погодозалежна автоматика змінює температуру подачі відповідно до температури зовнішнього повітря: у холодну погоду вона підвищується, а при потеплінні знижується. Завдяки цьому робота теплового насоса відповідає фактичному тепловому навантаженню будинку.

Wi-Fi-керування

Тепловий насос підтримує дистанційне керування через мобільний застосунок. Користувач може вмикати та вимикати обладнання, вибирати режим роботи, налаштовувати температуру та тихий режим, а також контролювати параметри й повідомлення про помилки зі смартфона.

Система захисту та безпеки

Теплові насоси FADO NTS мають комплекс автоматичного контролю основних параметрів роботи.

Система використовує датчики температури, тиску та протоку, а також реле високого та низького тиску холодоагенту. Це дозволяє контролювати умови роботи холодильного та гідравлічного контурів і вимикати обладнання у разі виходу параметрів за допустимі межі.

Автоматичне розморожування вмикається за сигналами температурних датчиків зовнішнього блока. Під час відтаювання автоматика змінює режим роботи компресора, вентилятора та чотириходового клапана, після чого тепловий насос повертається до нормальної роботи.

У зовнішньому блоці також передбачені нагрівач корпусу та нагрівач піддону, які використовуються для роботи системи за низьких температур.

Переваги теплового насоса FADO NTS08 (8 кВт)

• Компресор Mitsubishi з інверторною технологією – двохроторний компресор із регульованою швидкістю обертання змінює продуктивність відповідно до навантаження системи, що дає змогу економніше використовувати електроенергію та стабільніше підтримувати температуру.
• Висока енергоефективність – клас A+++ для низькотемпературного опалення свідчить про високу ефективність використання електроенергії; COP 4,52 означає передачу до 4,52 кВт теплової енергії на кожен 1 кВт спожитої електроенергії, що дозволяє зменшити експлуатаційні витрати порівняно з менш ефективними системами.
• Готовий гідравлічний модуль – циркуляційний насос, розширювальний бак, запобіжні та контрольні елементи вже інтегровані у внутрішній блок, що спрощує комплектацію та монтаж системи.
• Резервний електричний нагрівач 3 кВт – забезпечує додаткову теплову потужність за низьких температур зовнішнього повітря, коли навантаження на систему зростає.
• Опалення та охолодження, робота з різними системами – тепловий насос може працювати з теплою підлогою, радіаторами та фанкойлами, автоматично підбираючи температуру теплоносія відповідно до потреб системи.
• Широкий робочий діапазон температур – стабільна робота обладнання за температури зовнішнього повітря від -25°C до +43°C робить тепловий насос придатним для роботи у різних кліматичних умовах протягом року.
• Автоматичне регулювання потужності – теплова потужність змінюється залежно від потреб системи, тому компресор не працює постійно на максимальному навантаженні.
• Тиха робота – рівень звукової потужності зовнішнього та внутрішнього блоків знаходиться в межах норм, безпечних для органів слуху навіть при тривалому постійному впливі, що робить модель придатною для встановлення в житловому будинку та біля нього.
• Автоматичне розморожування та захист робочих контурів – температурні датчики, реле тиску й протоку контролюють роботу обладнання, а автоматика самостійно виконує цикл відтаювання зовнішнього теплообмінника.
• Wi-Fi-керування – дозволяє керувати параметрами опалення та охолодження через смартфон з будь-якої точки світу.
• Погодозалежне керування – автоматично змінює параметри роботи залежно від температури зовнішнього повітря для підтримання комфортного мікроклімату та більш економного використання електроенергії.
• Екологічний холодоагент R32 – використання газу нового покоління підвищує продуктивність системи та зменшує шкідливий вплив на навколишнє середовище.
• Довготривала гарантія – гарантійний термін становить 5 років за умови щорічного сервісного обслуговування та виконання вимог виробника, що зменшує фінансові ризики користувача протягом перших років експлуатації.

Комплектація

1. Зовнішній блок
2. Внутрішній блок (гідромодуль)
3. Інструкція з експлуатації
