Что такое блочно-модульная котельная

Блочно-модульная котельная (БМК) – это единая отопительная конструкция, полностью готовая к применению. Включает в себя не только отопительный котел (газовый, электрический, твердотопливный и т.д.), но и элементы обвязки, требующиеся для работы в системе водяного отопления, производства пара или нагрева воды для ГВС. Благодаря этому она получила второе название –мобильная котельная.

Удобство установки и подключения, а также работа на различном топливе и эффективность обогрева промышленных, коммерческих и жилых строений объясняют рост популярности модульных котельных.

Итак, рассмотрим более подробно данный вид отопительного оборудования.

Блочно модульные котельные: внешний вид

Отличие модульных котельных от стационарных

Автономные модульные котельные – мобильный отопительный комплекс, имеющий ряд серьезных преимуществ по сравнению с традиционными котельными.

Разбираясь, чем модульные котельные отличаются от стационарных систем, следует отметить, что для БМК не обязательно возводить отдельное здание или пристройку. Для установки отопительного оборудования достаточно небольшой ровной площадки. А фундамент понадобится только в том случае, если труба дымоудаления будет возвышается над модульной котельной на 10 и более метров.

Также это неоспоримый плюс при использовании в ограниченном пространстве – бывает, что помещение под котельную можно выделить, но протащить туда огромный котел, весящий несколько тонн – непосильная задача.

В отличие от промышленного котла, модульная котельная незаменима при необходимости временного обогрева объекта (к примеру, стройплощадки, арендное помещение производства и т.д.) – при переезде проще увезти всю котельную, просто отсоединив её от контура СО, чем разбирать все комплектующие и срезать трубы.

Также, в отличие от стационарной, блочно модульные котельные требуют минимальное время на ввод в эксплуатацию. Это обусловлено компактностью, полной комплектацией и высокой скоростью подключения к отопительной системе (буквально врезавшись в трубу СО, что занимает не более 1 часа) обогреваемого здания.

Последнее отличие – стоимость. Но не стоит спешить, ведь это вопрос довольно спорный. Хоть цена блочно-модульной котельной и выше традиционного котла с обвязкой, но это только если не вникать в подробности.

А разница обычно заложена в цене монтажа, который обязана проводить сертифицированная компания. Условно говоря – монтаж может быть и от частника, но тогда гарантия будет разве что на словах, а если это теплотехническая организация, имеющая опыт в монтаже промышленных котельных и дающая гарантию на свою работу, стоимость работ будет варьироваться от 15 до 30% от стоимости котла.

То есть в цену модульной котельной заложены все монтажные работы, а заводская сборка – гарантия качества обвязки. К тому же заводской сервис более удобен – что работу отдельного оборудования, что систему отопления в комплексе обслуживает единый сервисный центр.

В итоге покупатель как минимум не переплачивает, а зачастую оказывается в выигрыше и ощутимо экономит. Отпадает необходимость в приобретении элементов обвязки, заказе проекта, оплате услуг специалистов. Немаловажно – не придется тратить деньги на строительство пристройки, отдельного здания.

Стационарная котельная не всегда доступна для габаритного котла

Так что на вопрос «что лучше – модульная котельная или стационарная», можно дать однозначный ответ:

Модульная котельная в 100% случаев лучше при условии, что объект не имеет готового решения по отоплению.
Стационарная котельная лучше за счет более дешевого решения (сэкономил = заработал, как говорится), при условии, что на объекте уже есть старая котельная, требующая модернизации.

В любом случае, для окончательного решения лучше заказать хотя бы предварительный теплотехнический просчет объекта. Об этом поговорим чуть ниже.

Применение модульных котельных

Мобильная котельная востребована в разных сферах – на промышленных, коммунальных объектах и жилых объектах.

Одни модули применяются там, где нет возможности подвести газ, а другие – там, где невозможно затащить огромный котел в помещение, не разбирая стены или крышу, третьи же – там, где нужен резервный источник тепла, не зависящий от основного.

К самым популярным объектам можно отнести:

ЖКХ: обеспечение энергоресурсами многоквартирных, частных домов, небольших поселков, микрорайонов.
Предприятия: обогрев производственных помещений, отопление, ГВС, строений для вахтового персонала и т.д.
Производства: обеспечение технологических процессов паром, горячей водой.
Временные или сезонные объекты: строительные площадки, теплицы, складские ангары.
Объекты культурной, социальной сферы: больницы, школы, кинотеатры, дома быта.

Применение модульных котельных целесообразно при аренде площадей, планируемом расширении производства. При необходимости мобильные установки несложно перевезти на другое место.

Типичная конструкция модульной котельной

По сути, модульная котельная – это готовый, работоспособный, транспортабельный и автономный модуль, в состав которого уже входит все необходимое оборудование:

Здание котельной (обычно обшитый профлистом и утепленный металлический каркас).
Отопительное оборудование (котлы, теплогенераторы, топливные бункеры).
Насосы, запорная, предохранительная и регулирующая арматура.
Устройства для учета воды, электричества, тепла.
Оборудование для водоподготовки и подпитки.
Система дымоудаления.
Система водоподготовки (опционально).
Пожарная и охранная сигнализация и т.д.

Конструкция модульной котельной

Модульные котельные: Плюсы и Минусы

Преимущества модульных котельных довольно очевидны, так как оборудование довольно современное и следует всем веяниям прогресса в области отопления: компактность, безопасность, высокий КПД и простота в эксплуатации.

Мобильные котельные системы изготовлены согласно ТУ Украины, а также соответствует всем пожарным нормам, нормам СНИП и ДБН Украины.

Плюсы:

Главный плюс мы рассмотрели чуть выше, поэтому подробно повторяться не будем, просто помните: не требует отдельного здания / помещения, легко монтируется, настроена и готова к работе в день установки.
Экономичность. Существенное преимущество модульных котельных – уменьшение расходов на эксплуатацию. Не нужно платить за обвязку, ремонт и поддержание здания в надлежащем состоянии, заработную плату персоналу. Значительно снижаются затраты на эл/энергию, топливо. Использование в конструкции современных изоляционных материалов минимизирует теплопотери.
Полная автоматизация – постоянный контроль персонала за функционированием не требуется. Система сигнализации (внешняя) информирует обо всех нештатных ситуациях, а современная автоматика надежно защищает оборудование от аварий.
Дистанционное управление – оператор с помощью выносного пульта или по wi-fi выставляет нужные значения температуры. Датчики осуществляют контроль, корректируют t0 в помещениях отапливаемого объекта (с помощью выносных термостатов).
Надежная заводская сборка. Контейнерные котельные рассчитаны на длительную интенсивную эксплуатацию (до 25 лет безотказной работы). В строй вводятся в сжатые сроки.
Большие возможности: отопление одного или нескольких зданий промышленного, сельскохозяйственного или жилого комплекса. Если есть потребность: обеспечение ГВС или пара.
Универсальность. Модульные котельные используются даже в сейсмоопасных зонах, применяются для обогрева объектов разного назначения, на всех видах топлива.
Выбор по характеристикам, расширение (при необходимости) функциональности. Модульное отопительное оборудование проектируется под запросы заказчика. Производительность, вид топлива котельной подбираются исходя из условий эксплуатации.
Возможно увеличение мощности установкой дополнительных блоков.
Изготовление модульных котельных налаженный и строго рассчитанный процесс: сотни модулей, работающие на разных объектах по всей Украине не первый год – это лучшая реклама надежности и качества таких котельных.

Минусы:

Относительно большие теплопотери. Хотя модульные котельные и утепляются специальным материалом, всё же профильный лист (стены и крыша) – это не кирпич или пеноблок. С другой стороны – внутри такой котельной не нужно держать комфортные +23 C^о.
Трудности с установкой дополнительного оборудования (после ввода в эксплуатацию) по причине плотной компоновки БМК.
Стоимость. Об этом мы также говорили чуть выше. В общем, минус довольно сомнительный, но упомянуть всё же стоило.

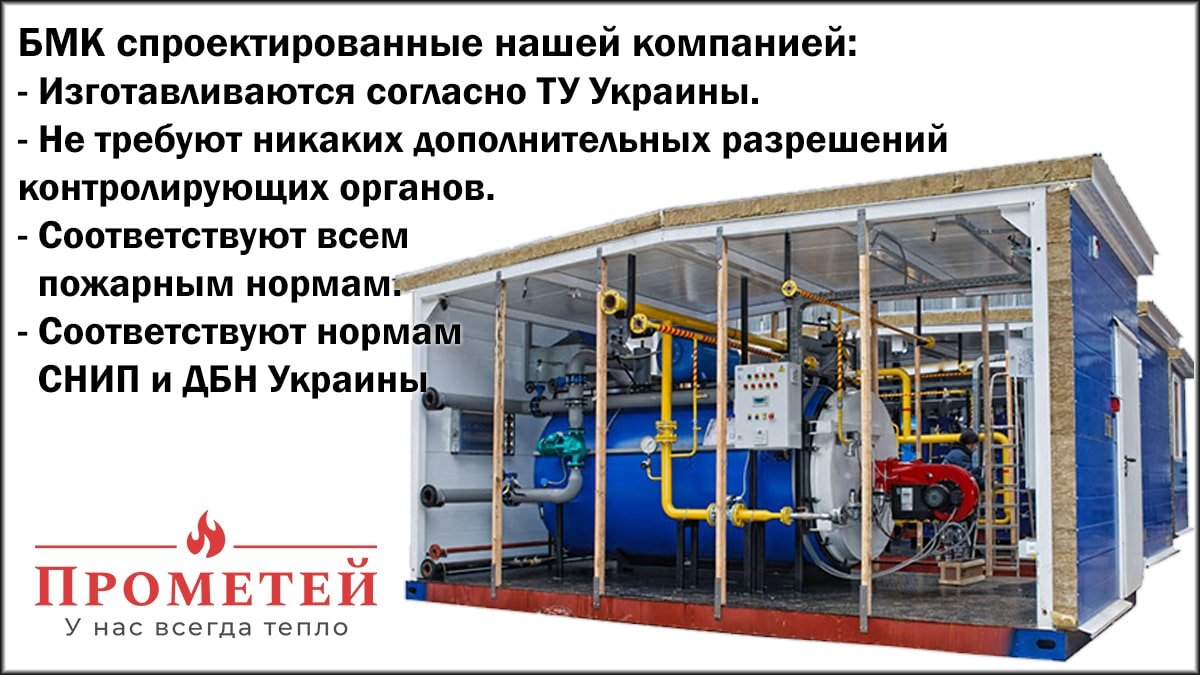

Проектирование и изготовление автономных модульных котельных

Разновидности модульных котельных

Чтобы понять какие бывают модульные котельные, нужно понять, чем они отличаются.

И если обвязка – циркуляционные насосы, расширительные бачки, клапан сброса давления, дымоход – это обязательные в любом блоке устройства, то вот отопительный котел, а с ним и потребляемое топливо, могут быть разными.

По виду топлива модульные котельные бывают:

Газовые модульные котельные.
Твердотопливные модульные котельные.
Пеллетные модульные котельные.
Жидкотопливные модульные котельные.
Универсальные (комбинированные) модульные котельные.

По виду теплоносителя модульные котельные бывают:

Водогрейные.
Паровые (на основе твердотопливных промышленных парогенераторов).
Смешанного типа (паро-водогрейные).

Так как паровые модульные котельные используются в основном в производстве, их мы рассматривать в этой статье не будем, тема всё-таки посвящена отоплению.

Газовые модульные котельные

Как понятно из названия, топливом служит магистральный газ или СУГ (сжиженные углеводородные газы).

Модульные котельные на газе компактны, так как лежащий в основе газовый котел (или несколько) сами по себе довольно небольшие, так еще и не требуется никаких квадратных метров под складирование топлива.

В составе – 1 или несколько блоков, бокс без внутренних перегородок. Габариты определяются суммарной мощностью и требованиями по транспортировке грузов.

Плюсы:

Полностью автоматизированная работа, не требующая ни присмотра, ни обслуживания.
Модульная газовая котельная характеризуется большим диапазоном мощностей и возможностью каскадного подключения (например, котлы 24 + 24 + 24 кВт, где есть ведущий котел, а остальные ведомые).
Высокий КПД, зависящий только от качества газа.
Универсальность. Котельная присоединяется к магистральному газопроводу или газгольдеру.
Блочная котельная на газу быстро вводится в эксплуатацию: установка, подключение к коммуникациям не свыше 3 суток.
В большинстве случае производители блочно модульных котельных сразу выдает и нужные документы для контролирующих органов – минимум бумажной волокиты.

Минусы:

БМК котельная на газу – объект повышенной опасности. Для установки требуется оформление пакета разрешительных документов.
Довольно дорогое подведение газа к объекту, если он еще не газифицирован. Иногда это вообще невозможно.
Стоимость отопления – самая высокая среди всех модульных котелен, к тому же тарифы на газ растут с каждым годом.
Бесперебойная работа оборудования требует подключения к электросети.

Резюмируя: единственный плюс, перекрывающий дороговизну отопления – простота в эксплуатации. Нужно только задать температуру на дисплее автоматики. Не нужно ни закупать и складировать топливо, ни загружать его вручную в котел. Обслуживание – 1 раз в сезон сервисным специалистом.

Газовая модульная котельная

Комплектация блочно-модульной газовой котельной

Модульное здание: каркас и крыша, утеплены.
Газовые котлы (количество зависит от нужной мощности модуля).
Расширительные баки.
Внутренний водяной контур.
Блоки: насосный, ГВС, химводоподготовки.
Запорная арматура.
Щиты: электропитания, управления, диспетчера.
Электрооборудование.
Системы: охранно-пожарной сигнализации, приточно-вытяжная, контроля загазованности.
Узлы: учета тепловой, электрической энергии, расхода газа и воды.
Трубы дымоудаления (только внутри модуля).

*Имеется ввиду «среднестатистическая» комплектация. На самом деле каждый объект индивидуален и итоговый модуль незначительно отличается от вышеперечисленного.

Модульные котельные на твердом топливе

Блочный модуль с твердотопливным котлом, работающим на угле, дровах, торфе, брикетах и прочих отходах деревообработки.

Модульная котельная на твердом топливе, как правило, состоит из одного блока. Внутри смонтировано необходимое основное и вспомогательное оборудование.

Плюсы:

Подходит для всех типов объектов, так как независимы от местоположения и газификации, а также не возникает проблем с поставками топлива.
Дешевое топливо: дрова и древесные отходы – самый дешевый вид топлива для получения тепла.
Всеядность котлов: можно сжигать производственные отходы: картон, древесину, бумагу, различные отходы сельхоз производства, типа кукурузных початков, лузги подсолнуха и т.д.
Благодаря современной автоматике имеют такой же комфорт в плане управления температурой, как и газовые котлы.
Если подключить теплоаккумулятор, эффективность отопления и удобство использования мобильной котельной на твердом топливе увеличится еще больше.
В отличие от газового оборудования требуется в разы меньше разрешительных документов и прочей бумажной волокиты.

Сюда же можно отнести то, что твердотопливный котел в любой момент может быть переоборудован под пеллетную горелку факельного типа, что превратит данный модуль в полноценную пеллетную модульную котельную (о них чуть ниже).

Минусы:

Относительно невысокий КПД, который, к тому же, зависит от многих факторов, таких как влажность топлива, его сорта и обслуживания котла (чем больше золы внутри котла – тем ниже КПД).
Нужен обслуживающий персонал – как минимум подкидывать топливо в топку, чистить теплообменник и дымоходную трубу.
Бесперебойная работа оборудования требует подключения к электросети. В отличие от газового котла – при отключении электроэнергии горение не прекратится моментально, что чрезвычайно опасно и может привести к пожароопасной ситуации. Подробнее в нашей статье: «Может ли взорваться твердотопливный котел?».
При сжигании некоторых видов топлива (например, модульная котельная на угле) выбросы в дымоход могут загрязнять окружающую среду – понадобятся фильтры на дымоход.
Нужна еще одна постройка для хранения топлива, желательно недалеко от модульной котельной на твердом топливе.

Резюмируя: минусов у твердотопливных модульных котельных достаточно много, но все они лежат в плоскости обслуживания. Если вовремя чистить котел и дымоход, а также следить за камерой сгорания, то лучшего решения по соотношению цена / качество не найти.

К тому же нужно понимать, что современный твердотопливный котел – это не тот чугунный монстр времен наших бабушек с дедушками, с КПД в районе 50%, а довольно функциональный и надежный отопительный агрегат.

Всё вышеперечисленное делает модульные котельные на дровах самым популярным оборудованием в этой сфере.

Подробнее в нашем магазине: Модульные котельные на твердом топливе от 100 до 5000 кВт.

Модульная котельная на твердом топливе

Комплектация модульной твердотопливной котельной

Модульное здание: каркас и крыша, утеплены.
Котлы (в большинстве случаев их 2 шт.).
Теплоаккумулятор (буферная емкость).
Обвязка: циркуляционные насосы, гидрострелка, трёхходовой смесительный клапан, расширительные бачки на каждый котел, группа безопасности.
Системы: теплообменная, принудительной вентиляции, заземления, охранно-пожарной сигнализации.
Приборы учета электроэнергии.
Дымосос.
Трубы дымоудаления (только внутри модуля).

Модульные пеллетные котельные

Модульные котельные на пеллетах – экологически чистые и автономные отопительные устройства. Основа такой БМК – пеллетный котел (а это, в свою очередь, твердотопливный котел + пеллетная горелка) и бункер для подачи топлива.

Причем размеры бункера могут быть какие угодно – от стоящего рядом с котлом (на 300-1500 литров) до огромного, отдельно стоящего бункера любого размера (см. фото ниже). То есть автономность может быть от 3 дней до нескольких месяцев.

Модульная пеллетная котельная хоть и работает по принципу сжигания твердого топлива, тем не менее характеризуется рядом преимуществ по сравнению с традиционным твердотопливным оборудованием.

Плюсы:

Автономность – работает в автоматическом режиме, не требует специально выделенного кочегара. По удобству сравнима с газовыми модульными котельными.
Работает на большинстве пеллет – древесной, угольной, агропеллетах, пеллеты из соломы, из твердых бытовых отходов.
При настройке автоматики можно сжигать пеллеты любого качества и влажности.
Стоимость пеллет – при пересчете теплотворности пеллет на их стоимость можно легко убедится, что отопление получится по цене дубовых дров или даже дешевле.
Мобильная котельная на пеллетах позволяет удобно и без хлопот транспортировать всё оборудование.
Если есть перебои с закупкой пеллеты – легко и быстро переоборудуется в ручной режим сгорания и работает на дровах, угле, брикетах и прочем твердом топливе.
Время беспрерывной работы определяется вместимостью бункера. Практически не ограничено при наличии автоматизированного топливного склада рядом с модульной котельной.
Простота обслуживания – количество золы минимально. Чистка раз в 4-7 дней.
Безопасность – при любой поломке или обесточивании горение прекращается в тот же момент.
Загрязнение атмосферы исключено – топливо экологически чистое.
Возможность дистанционного управления.
Высокий КПД, в районе 93-95%.
Модульная пеллетная котельная не нуждается в регистрации, постановке на учет или каких-либо разрешительных документах.

Минусы:

При переходе от одного вида пеллет на другой нужно вносить изменения в автоматику. Занимает некоторое время.
При использовании высокозольных пеллет чистка зольника в котле может требоваться раз в 1-2 дня (занимает ≈ 30 минут).
Первичные расходы: стоимость пеллетного котла в 2-3 раза выше обычного твердотопливного, так как пеллетная горелка – это высокотехнологичное устройство и её отдельная стоимость выше котла.

Резюмируя: на сегодняшний день модульные котельные на пеллетах – самые популярные и востребованные, так как имеют все преимущества автономности газового оборудования, но при этом стоимость 1 кВт тепла сравнима со стоимостью отопления оборудованием на твердом топливе. Реальный минус только один – первоначальная стоимость.

Модульная котельная на пеллетах

Комплектация модульной котельной на пеллетах

Модульное здание: каркас и крыша, утеплены.
Котлы (один или несколько).
Топливный бункер (нужного объема).
Обвязка: насосное оборудование, трёхходовые смесительные клапаны, расширительные бачки, группа безопасности.
Системы: дымоудаления, вентиляции, автоматизации.
Запорно-регулирующая арматура.
Вспомогательное оборудование.

Также предлагаем к ознакомлению готовое решение: модульная котельная на пеллетах BEETERM (модели на 100, 200 и 400 кВт).

Модульные котельные на жидком топливе

Горючим для БМК этого типа служат солярка, нефть, мазут. Жидкотопливные модульные котельные функционируют и на отработанном масле, хотя КПД такой работы довольно низкий. Как правило, используются в качестве резервной теплогенерирующей установки.

Модульные котельные на жидком топливе целесообразно устанавливать в местах с доступной по логистике цене горючего – иначе эксплуатационные расходы окажутся неоправданно высокими.

Плюсы:

КПД достигает 95%.
Автономное функционирование.
Мобильность. Модульные котельные на жидком топливе часто используются как резервный источник тепла при авариях на теплосетях.
Разрешительные документы на установку не требуются.

Минусы:

Дорогой, нерентабельный способ отопления.
Сложности с установкой модульной котельной. Требуется место для размещения резервуаров. При закрытом способе задействуется тяжелая техника (рытье котлованов, разгрузочные работы). При размещении емкости на грунте нужно качественное утепление. Необходима прокладка топливопровода от резервуаров до котельной. Трасса также должна утепляться.
Требуется надежная звукоизоляция при установке рядом с обогреваемым объектом. Работа дизельного оборудования сопровождается значительными шумами.
Существенные затраты на приобретение топлива в больших количествах.

Резюмируя: смысл модульной котельной на жидком топливе схож со смыслом использования бензинового генератора – работать на подхвате. То есть как резервный источник отопления.

Хотя из-за специфики пожаро- и взрывоопасности и здесь пеллетные котельные вытесняют данный вид оборудования, ведь также могут быть резервными, хоть и не могут похвастаться такой скоростью запуска и выхода на нужную температуру.

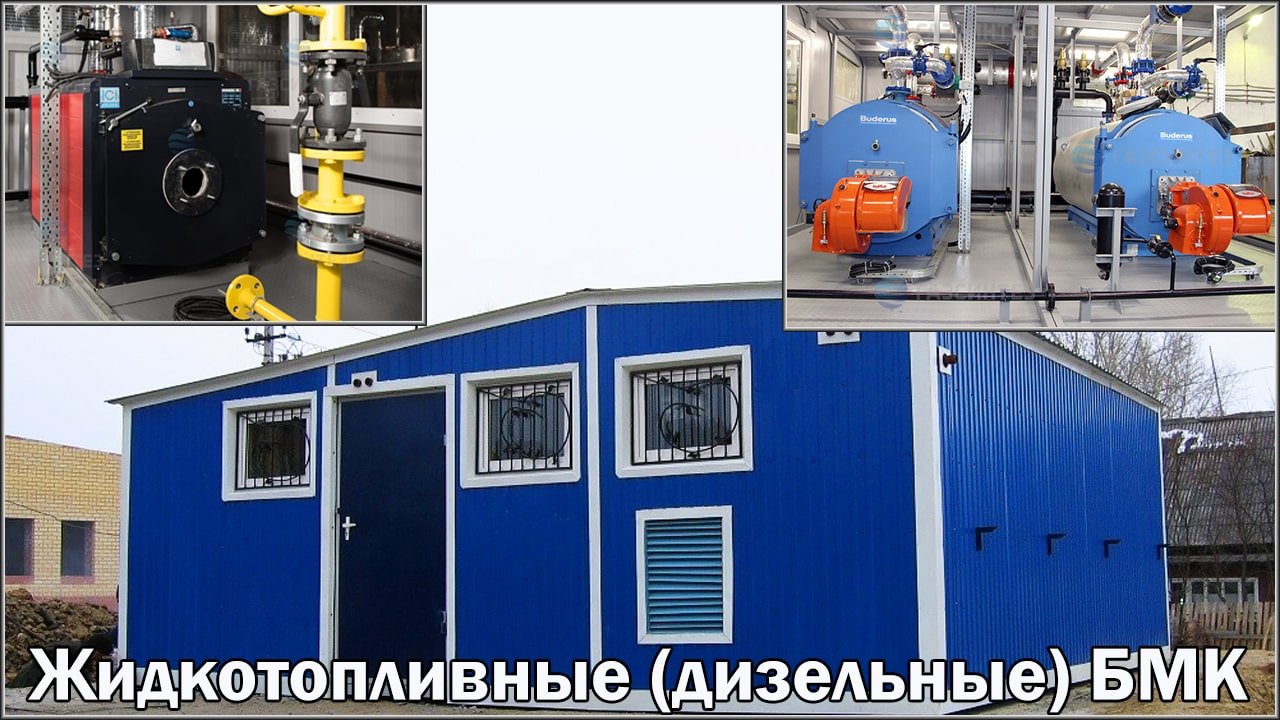

Модульная котельная на жидком топливе

Комплектация жидкотопливной модульной котельни

Металлический утепленный бокс с окнами, дверями из пластика. Стены оснащены дефлекторами, решетками для обеспечения эффективной естественной вентиляции.
Котлы (паровые, водогрейные) – один или несколько с горелками принудительного наддува.
Насосы: циркуляционные, подпиточные, топливные.
Система химводоподготовки.
Контрольно-измерительные приборы и автоматика.
Запорная арматура.
Пожарно-охранная сигнализация.

Обратите внимание: топливные резервуары, элементы системы ГВС к базовой комплектации не относятся – поставляются отдельно по запросу заказчика.

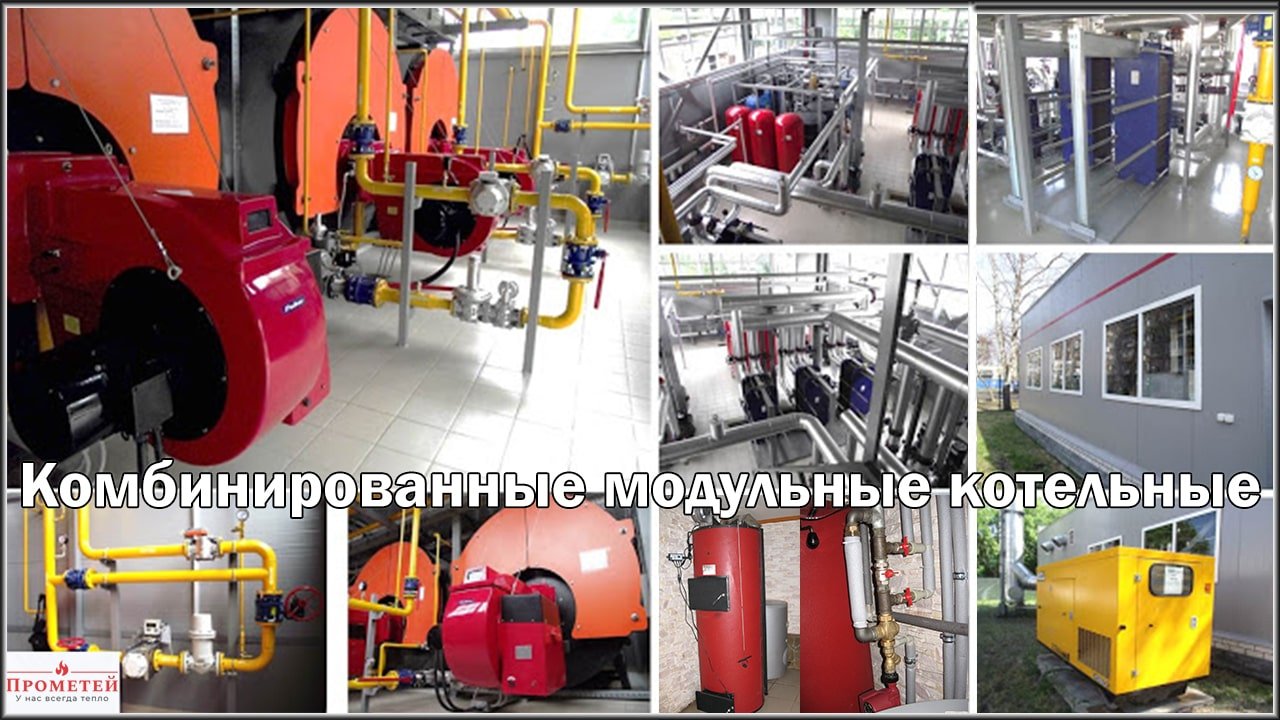

Комбинированные модульные котельные

БМК укомплектованы отопительными агрегатами, работающими на разных видах горючего. Целесообразно использовать для обогрева, ГВС особо важных объектов. Там, где недопустимы перебои в обеспечении теплом, горячей водой: учреждения здравоохранения, образования и тому подобные.

Комбинированные модульные котельные изначально оснащены запасным (аварийным) теплогенератором. Наиболее часто встречаются такие комбинации горючего (основное/резервное):

магистральный газ/СУГ или дизельное топливо;
сжиженный газ/солярка, мазут.

Выбор вида горючего основывается на анализе технических требований, экономической составляющей, степени безопасности для обогреваемого объекта.

Плюсы зависят от использования того или иного отопительного устройства (описаны выше, в нужной категории).

Помимо этого, можно выделить то, что комбинированные котельные характеризуются бесперебойной работой и автоматическим переключением отопительных агрегатов на резервные.

Минусы по той же аналогии – зависят от выбранного источника отопления.

Резюмируя: комбинированные котельные довольно редкое явление, так как значительно дешевле поставить 1-2 теплоаккумулятора, для гарантированного резерва тепла на ближайшее время. Но если перебои с основным источником отопления частые и достигают 2-х суток и более, тогда следует задуматься о модульной котельной комбинированного типа.

Комбинированные модульные котельные

Как выбрать модульную котельную

Всё довольно банально: чтобы выбрать модульную котельную, нужно выбрать подрядчика. Готовых решений таких котельных на рынке практически нет, а те, что есть практически 100% не подойдут на конкретный объект, так как все они разные, с разными потребностями в температуре помещений, разной степенью теплопотерь и так далее.

При выборе же подрядчика нужно понимать, что есть два вида крайности:

Организации с опытом, четко знающие те нюансы, которые не знает даже заказчик и готовые не только продать, но и обслуживать модульную котельную. В первую очередь требуют от заказчика заполнить опросный бланк, могут выехать на объект (в пределах области), а в портфолио всегда имеются закрытые заказы.
Организации, которые заинтересованы в продаже модуля, готовые обсуждать цену и скидки, но мало интересующиеся объектом и его обслуживанием. Как правило, выезжают за счет цен на комплектующие сомнительного качества. Тем не менее это не означает, что их котельная сломается через год или что сервиса не будет. Однако при плохом стечении обстоятельств можно остаться без отопления или вменяемого обслуживания.

Мы относим себя к первой категории, ведь на 2024 год уже организовали отопление более чем на 35 промышленных объектах мощностью до 2 МВт, в том числе с применением 12-ти модульных котельных (в последнее время это особенно актуально).

⏩ Если заинтересовало сотрудничество – сделаем теплотехнические расчеты и поставим модульную котельную под заказ в сжатые сроки. Также при необходимости произведем монтаж блочной котельной.

Необходимая информация для модульной котельной под заказ:

Желаемый вид топлива.
Характер отапливаемого здания (жилое, производственное, административное).
Суммарная отапливаемая площадь, высота потолков.
Расстояние от котельной до обогреваемого здания.
Теплопотери, качество теплоизоляции строения.
Объем воды в контуре отопления.
Требуемые характеристики системы (давление в системе и температура теплоносителя).
Необходимость в ГВС (расход горячей воды, температура).

Просчет модульной котельной производится в среднем за 1-2 рабочих дня и предоставляется заказчику для ознакомления и дальнейшего обсуждения.

Заказать же просчет можно, заполнив бланк для изготовления модульной котельной и отправив его на наш e-mail: prometey0@ukr.net

Если у Вас возникли дополнительные вопросы или хотите уточнить детали – звоните прямо сейчас! Мы с удовольствием поможем Вам в любом вопросе.

Автор: Колінченко Сергій

12 апреля 2024 (17:58)

6291
