Принцип работы теплового насоса: как работает и что нужно знать

1. Сплит-системы: состоят из внешнего и внутреннего блоков, аналогично кондиционерам. Такая конструкция позволяет минимизировать шум внутри помещения и оптимизировать работу системы.

2. Моноблоки: все компоненты теплового насоса объединены в одном корпусе. Эти системы проще в установке, но могут быть менее эффективными.

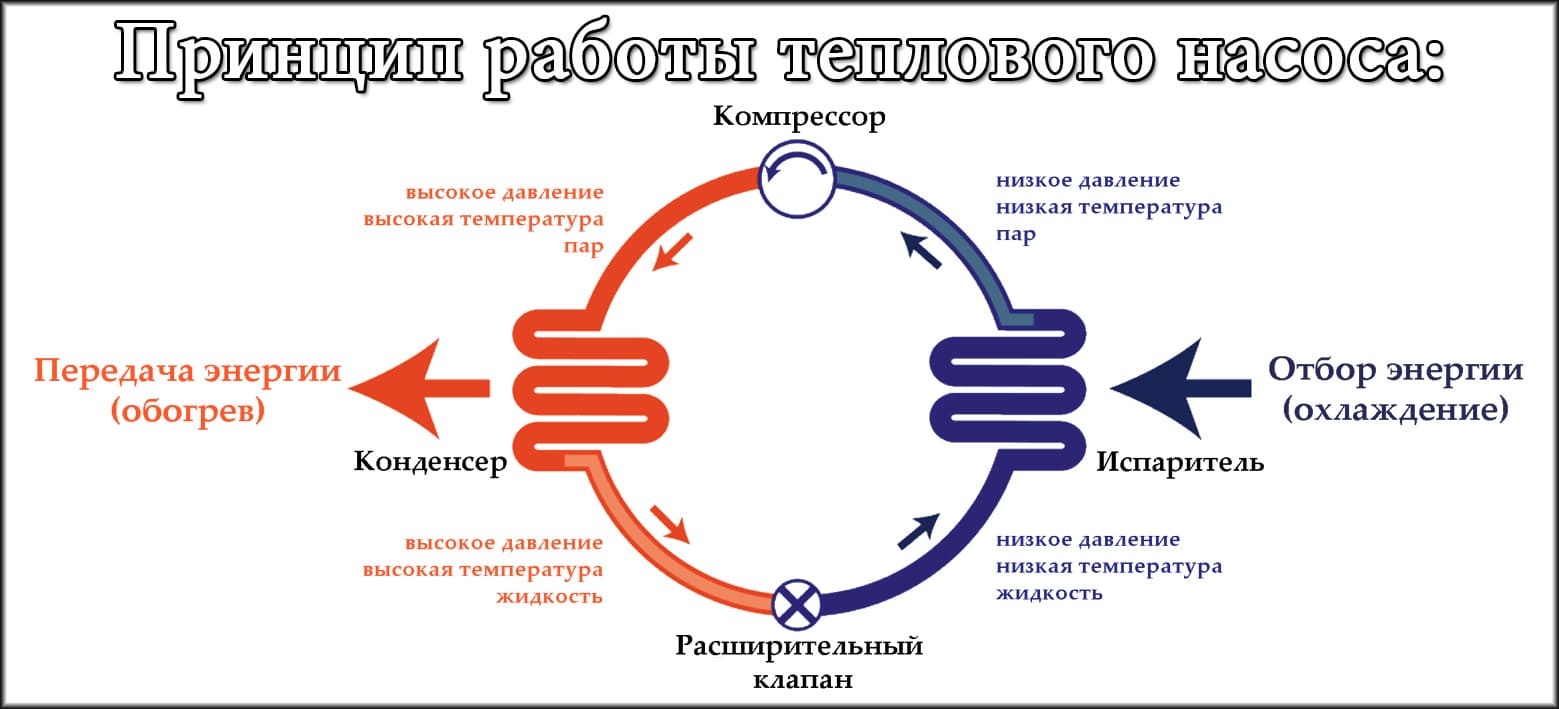

Типичный тепловой насос устроен следующим образом:

• Внешний блок (для воздушных тепловых насосов) или грунтовый коллектор (для геотермальных):
  • Забирает тепло из окружающей среды.
  • Содержит испаритель, где хладагент поглощает тепло и испаряется.
• Компрессор:
  • Сжимает газообразный хладагент, повышая его температуру и давление.
  • Обычно является самым энергозатратным компонентом теплового насоса.
• Конденсатор:
  • Теплообменник, где горячий хладагент отдает тепло в систему отопления дома.
  • Охлаждаясь, хладагент конденсируется обратно в жидкость.
• Расширительный клапан:
  • Снижает давление жидкого хладагента перед его возвращением в испаритель.
  • Регулирует поток хладагента для оптимальной работы системы.
• Система управления:
  • Контролирует и оптимизирует работу всех компонентов теплового насоса.
• Резервуар для горячей воды (опционально, то есть не во всех моделях):
  • Накапливает горячую воду для бытовых нужд.
  • Позволяет эффективно использовать произведенное тепло.

Что такое COP?

СОР показывает, сколько тепла производит тепловой насос на каждую единицу потребляемой электроэнергии. Проще говоря, это отношение полученного тепла к затраченной энергии.

Как это работает на практике?

Представьте, что у Вас есть тепловой насос с СОР равным 4. Это означает:

• На каждый 1 киловатт-час электроэнергии, который потребляет насос...
• ...он производит 4 киловатт-часа тепловой энергии для Вашего дома.

Другими словами, Вы получаете в 4 раза больше энергии в виде тепла, чем тратите на работу насоса!

Отсюда следует вывод – чем выше значение СОР, тем эффективнее работает тепловой насос, а значит и меньше затрат на отопление.

1. Сбор тепла из окружающей среды

• Воздушные тепловые насосы (воздух-вода, воздух-воздух): забирают тепло из наружного воздуха даже при низких температурах. Это наиболее простой в установке и наименее дорогостоящий вариант. Однако важно уточнить, что эти тепловые насосы хоть и могут работать при низких температурах наружного воздуха, но их эффективность при этом снижается. Поэтому в Украине, с достаточно холодными зимами, часто используются бивалентные системы, где тепловой насос работает в паре с дополнительным источником тепла (например, электрическим котлом).
• Геотермальные тепловые насосы (грунт-вода, вода-вода): извлекают тепло из грунта или водных источников. Эти системы более стабильны в работе, так как температура грунта и воды менее подвержена сезонным колебаниям. Различают несколько типов:
  • С горизонтальным коллектором: трубы укладываются горизонтально на глубине 1,2-1,5 м. Требует большой площади участка.
  • С вертикальным коллектором: бурятся скважины глубиной 50-100 м. Эффективно, но дороже в установке.
  • Водяные: используют тепло водоемов или грунтовых вод. Очень эффективны, но требуют наличия подходящего водного источника.
  • Более подробно в статье "Геотермальный тепловой насос | Принцип работы".

• Большинство современных тепловых насосов используют инверторную технологию. Инверторный тепловой насос способен плавно регулировать мощность компрессора, адаптируясь к текущим потребностям в отоплении или охлаждении. Это приводит к повышенной энергоэффективности, более точному поддержанию температуры и увеличенному сроку службы оборудования.

2. Передача тепла в систему отопления

• Собранное тепло усиливается в тепловом насосе (принцип см. выше) и передается в систему распределения тепла дома.
• Эта система может быть водяной (теплые полы, радиаторы) или воздушной (воздуховоды).

3. Распределение тепла по дому

• Теплые полы: наиболее эффективны для теплового насоса, так как это низкотемпературное отопление.
• Радиаторы: могут использоваться, но требуют более высокой температуры теплоносителя. Это приводит к снижению эффективности теплового насоса (более низкий COP) и увеличению энергопотребления. Кроме того, высокотемпературные радиаторы могут вызывать большие перепады температур в помещении, что снижает общий комфорт и может привести к дополнительным теплопотерям.
• Фанкойлы: эффективны для систем, работающих как на отопление, так и на охлаждение.

4. Управление и оптимизация

• Современные тепловые насосы оснащены умными системами управления. Это значит, что нужно будет только выставить желаемую температуру на дисплее.
• Возможна интеграция с системами "умного дома" для еще большей эффективности.

5. Дополнительные функции

• Многие тепловые насосы могут также обеспечивать ГВС (горячее водоснабжение), но для этого нужно дополнительное оборудование, такое как бойлер косвенного нагрева или специальный модуль ГВС. Это увеличивает стоимость системы, но позволяет эффективно решать задачу горячего водоснабжения.
• Реверсивные модели способны работать на охлаждение в летний период. Таким образом, можно использовать тепловой насос зимой для отопления, а летом для кондиционирования. Недостаток таких насосов в том, что они обычно стоят дороже, и их эффективность может быть немного ниже, чем у специализированных моделей только для отопления или только для охлаждения.

6. Эффективность и экономия

• Так как тепловые насосы производят в 3-5 раз больше тепловой энергии, чем потребляют электрической, они значительно экономнее элекетрического отопления (электрокотлов, обогревателей и т.д.) и по стоимости 1 кВт энергии могут быть даже дешевле газовых котлов (особенно при работе с ночным тарифом на электроэнергию).
• Хоть первоначальные вложения и дороже некоторых других отопительных устройств, в долгосрочной перспективе тепловой насос приводит к значительной экономии на отоплении.
• Тепловой насос не сжигает топливо напрямую, что снижает выбросы CO₂.

В общем, если отбросить всю "сложность" устройства и принцип действия теплового насоса, то в эксплуатации его можно сравнить с обычным электрокотлом. Вы просто выставляете требуемую температуру, и он всё делает сам. Главная разница в том, что там, где электрокотел потребит 4 кВт энергии, тепловой насос использует всего 1 кВт для производства того же количества тепла. Если эти цифры умножить на весь отопительный сезон, легко представить, какая колоссальная экономия получится.

Плюсы тепловых насосов:

1. Энергоэффективность: тепловые насосы производят в 3-5 раз больше тепловой энергии, чем потребляют электрической. Это значительно снижает затраты на отопление по сравнению с традиционными электрическими и газовыми котлами.
2. Многофункциональность: одна система может обеспечивать отопление зимой, охлаждение летом (для реверсивных моделей) и горячее водоснабжение круглый год.
3. Плавная модуляция мощности: современные инверторные тепловые насосы обеспечивают плавную регулировку мощности. Это приводит к дополнительной экономии энергии и повышенному комфорту, так как система точно подстраивается под текущие потребности в отоплении или охлаждении, избегая частых циклов включения и выключения.
4. Экологичность: тепловые насосы не сжигают топливо напрямую, что снижает выбросы CO₂ и другие загрязнения.
5. Безопасность: отсутствие открытого огня, дымоходов и необходимости хранения горючего топлива делает эксплуатацию более безопасной.
6. Долговечность: при правильном обслуживании тепловые насосы могут служить 20-25 лет, что превышает срок службы традиционных котлов.

Минусы тепловых насосов:

1. Высокие начальные затраты: стоимость установки теплового насоса, особенно геотермального, значительно выше, чем у классических систем отопления.
2. Зависимость от электричества: в случае длительного отключения электроэнергии система не будет работать, что может быть критично в холодное время года. В то же время может работать от ИБП, генератора или зарядных станций типа EcoFlow.
3. Снижение эффективности при низких температурах: воздушные тепловые насосы теряют эффективность при очень низких температурах наружного воздуха, что может потребовать установки дополнительного источника тепла.
4. Сложность установки геотермальных систем: требуют земляных работ или бурения скважин.
5. Нужна низкотемпературная система отопления: для максимальной эффективности тепловые насосы лучше всего работают с низкотемпературными системами отопления (например, теплый пол). Это может потребовать дополнительных затрат на модернизацию существующей системы отопления (если у Вас радиаторы).
6. Шум: воздушные тепловые насосы могут производить заметный шум при работе внешнего блока (зависит от модели).
