Из этой статьи Вы узнаете:
Тепловые насосы становятся все более популярным решением для отопления частного дома, и это неудивительно. Эти устройства энергоэффективны, экологичны и способны значительно снизить затраты на отопление. Но когда речь доходит до выбора, то оказывается, что существует много разных типов тепловых насосов, каждый из которых имеет свои особенности и преимущества. В этой статье мы сосредоточимся на классификации тепловых насосов и подробно разберем их типы.
⚡ А для тех, кто хочет глубже понять, как работают тепловые насосы, мы рекомендуем ознакомиться с нашей статьей "Принцип работы теплового насоса | Как работает тепловой насос и его устройство".

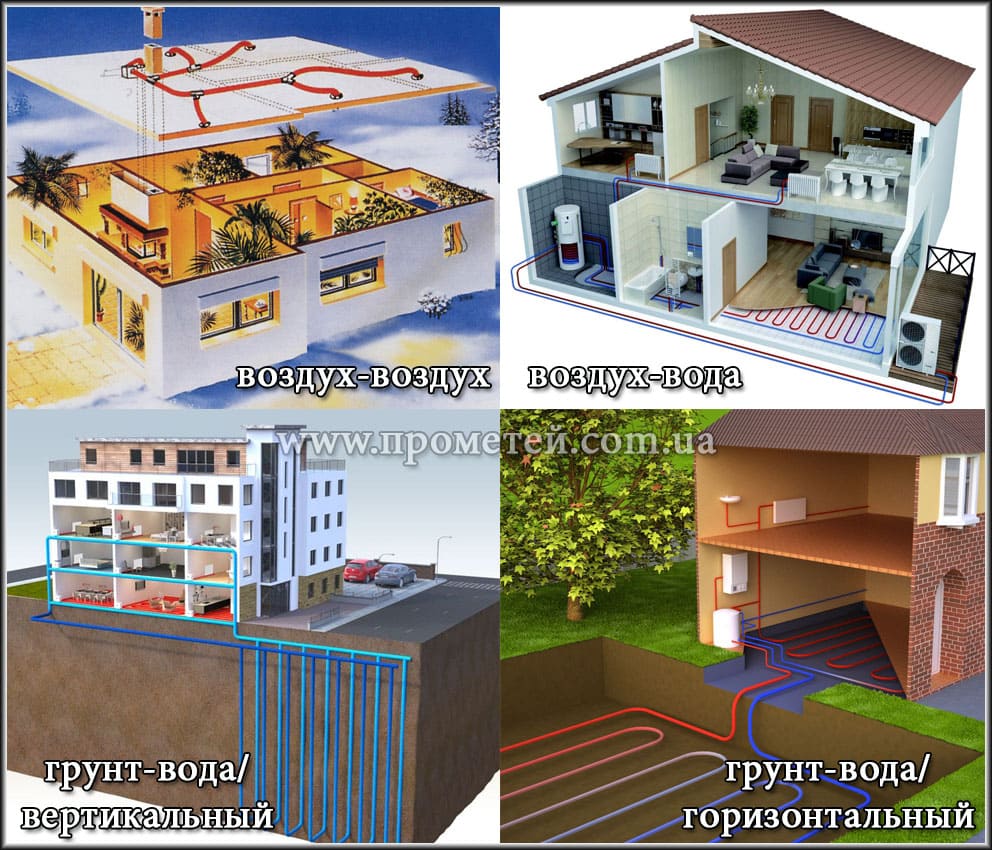

Основные типы тепловых насосов
Тепловые насосы бывают разных типов. Чтобы выбрать подходящий, важно понимать, чем они отличаются и для каких целей подходят больше. Условно говоря, тепловые насосы разделяют на:
- Воздушные тепловые насосы: используют наружный воздух как источник тепла.
- Геотермальные тепловые насосы: извлекают тепло из земли.
- Водяные тепловые насосы: используют воду как источник тепла (кто-то этот тип также относит к геотермальным, что, в принципе, тоже верно).
- Гибридные тепловые насосы: комбинируют тепловой насос с другим источником тепла.
- Абсорбционные тепловые насосы: используют тепловую энергию вместо механической компрессии.
Каждый из этих видов имеет свои уникальные характеристики и плюсы и минусы. Выбор подходящего варианта зависит от множества факторов, включая климатические условия, особенности системы отопления в Вашем доме и доступные источники энергии.
Давайте углубимся в детали каждого типа, чтобы Вы могли сделать информированный выбор.
Воздушные тепловые насосы
Воздушные тепловые насосы являются наиболее распространенным видом на рынке, и на это есть веские причины. Они относительно недороги в установке, эффективны в большинстве климатических зон и могут обеспечивать как отопление, так и охлаждение. Давайте рассмотрим два основных подтипа воздушных тепловых насосов:
1. Тепловые насосы Воздух-Воздух
Тепловые насосы типа "воздух-воздух" работают по принципу, схожему с работой кондиционера, но с возможностью обратного цикла. Они забирают тепло из наружного воздуха и передают его непосредственно в воздух внутри помещения.
Преимущества:
- Простая и быстрая установка.
- Низкая стоимость по сравнению с другими типами тепловых насосов.
- Возможность работы на охлаждение летом.
- Высокая эффективность в умеренном климате.
Недостатки:
- Эффективность снижается при низких температурах. То есть у нас, в Украине, может потребоваться дополнительный ("запасной") источник тепла.
- Сложно равномерно обогреть большой дом. Теплый воздух может не доходить до дальних комнат, создавая разницу температур в разных частях дома.
- Издают шум при работе.
И хотя современные модели воздух-воздух могут эффективно работать даже при температурах до -25°C благодаря использованию инверторных технологий и улучшенных хладагентов, всё же данный тип тепловых насосов представляет собой скорее локальное отопление. Он больше подходит для небольших квартир, отдельных комнат или офисных помещений открытой планировки. По своему принципу работы такой тепловой насос больше похож на кондиционер, чем на традиционный котел отопления. Это делает его отличным выбором для помещений, где требуется как обогрев, так и охлаждение, но может ограничивать его эффективность в больших домах со сложной планировкой.
2. Тепловые насосы Воздух-Вода
Тепловые насосы "воздух-вода" также извлекают тепло из наружного воздуха, но передают его в водяную систему отопления. Это делает их более универсальными и подходящими для домов с уже существующей водяной системой отопления.
Преимущества:
- Совместимость с радиаторами и теплыми полами.
- Очень эффективны при работе в низкотемпературном отоплении (теплый пол).
- Возможность нагрева воды для бытовых нужд (ГВС) в некоторых моделях, оборудованных косвенным водонагревателем.
- Более равномерное распределение тепла по сравнению с ТН воздух-воздух.
Недостатки:
- Более сложная установка по сравнению с воздух-воздух.
- Эффективность также снижается при очень низких температурах.
- Обычно дороже, чем системы воздух-воздух.
- Менее эффективны при радиаторном отоплении.
Экспертное мнение: при выборе между воздух-воздух и воздух-вода следует учитывать не только климатические условия, но и особенности Вашего дома. Если у Вас уже есть водяная система отопления, то воздух-вода может быть более подходящим вариантом. Однако, если Вам нужно локальное отопление и охлаждение небольшой площади, то тепловые насосы воздух-воздух могут оказаться лучшим выбором.
Важно отметить, что технологии в области воздушных тепловых насосов постоянно совершенствуются. Например, новейшие модели используют экологичные хладагенты с низким потенциалом глобального потепления (GWP), такие как R32 или даже натуральные хладагенты, что делает их еще более привлекательным выбором с точки зрения экологии. Следите за новыми моделями, они всегда могут предложить что-то интересное.
Геотермальные тепловые насосы
Геотермальные тепловые насосы, также известные как грунтовые, еще более высокоэффективное решение для отопления. Они используют стабильную температуру земли как источник тепла, что делает их работу практически независимой от погодных условий. Преимущество этого типа тепловых насосов в том, что они используют температуру грунта или воды на той глубине, где она остается теплой практически круглый год (обычно от 1,5 м).
⚡ Если хотите более подробно вникнуть в подробности данного оборудования, то у нас есть статья "Как работает геотермальный тепловой насос – принцип геотермального отопления".

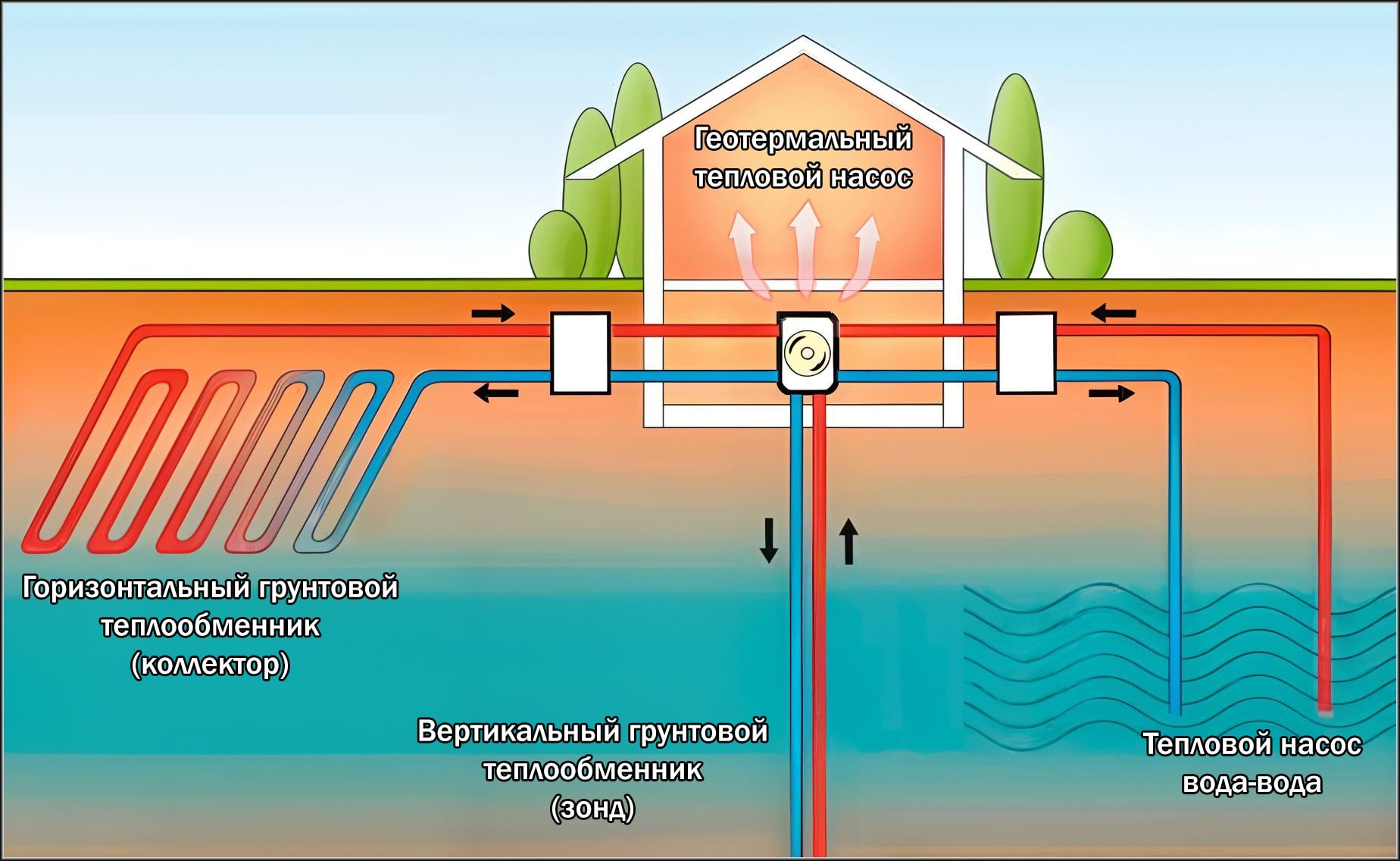

Геотермальные тепловые насосы бывают двух основных видов:
1. Геотермальные тепловые насосы с горизонтальным коллектором
В системах с горизонтальным коллектором трубы укладываются горизонтально на глубине 1,2-1,5 м. Этот тип установки подходит для участков с большой свободной площадью.
Преимущества:
- Очень высокая эффективность.
- Стабильная работа круглый год, независимо от погодных условий.
- Меньшие затраты на установку по сравнению с вертикальным коллектором.
Недостатки:
- Высокие первоначальные затраты на установку.
- Требуется большая площадь земельного участка.
- Может потребоваться восстановление ландшафта после установки.
- Эффективность может немного снижаться в конце отопительного сезона.
Экспертное мнение: при проектировании системы с горизонтальным коллектором важно учитывать тип почвы на участке. Влажные глинистые почвы обладают лучшей теплопроводностью, что позволяет использовать меньшую площадь для коллектора. Сухие песчаные почвы, напротив, могут потребовать увеличения площади коллектора до 30-50%.
2. Геотермальные тепловые насосы с вертикальным коллектором
Системы с вертикальным коллектором используют глубокие скважины (обычно 50-150 м) для размещения теплообменных труб. Это решение идеально подходит для участков с ограниченной площадью.
Преимущества:
- Очень высокая эффективность.
- Стабильная работа круглый год, независимо от погодных условий.
- Занимают меньше места на участке.
- Минимальное влияние на ландшафт.
Недостатки:
- Высокие первоначальные затраты на установку.
- Необходимость проведения геологических исследований участка перед началом бурения.
- Сложность получения разрешений на бурение глубоких скважин в некоторых регионах.
Важно отметить, что геотермальные тепловые насосы обычно имеют самый высокий коэффициент преобразования энергии (COP) среди всех типов тепловых насосов. Это означает, что они производят наибольшее количество тепловой энергии на каждый киловатт потребляемой электроэнергии. COP геотермальных систем может достигать 4 или 4,5, а при идеальных условиях даже выше.
Интересный факт: геотермальные тепловые насосы с вертикальным коллектором могут увеличить стоимость недвижимости. Это связано с их долговечностью (срок службы может превышать 50 лет) и низкими эксплуатационными расходами.
Водяные тепловые насосы
Водяные тепловые насосы представляют собой еще один высокоэффективный вариант для отопления дома. Они используют воду как источник тепла, что делает их идеальным выбором для участков, расположенных вблизи водоемов или имеющих доступ к грунтовым водам.
Эффективность водяных тепловых насосов обусловлена тем, что вода обладает гораздо большей теплоемкостью, чем воздух, и может передавать тепло более эффективно. Кроме того, температура воды в глубоких водоемах или грунтовых водах остается относительно стабильной круглый год, что обеспечивает постоянную высокую производительность системы.
Виды водяных тепловых насосов:
- Системы закрытого контура: используют замкнутый контур труб с антифризом, погруженный в водоем или грунтовые воды.
- Системы открытого контура: напрямую используют воду из природных источников (чаще всего грунтовые воды). Однако такие системы требуют специальных разрешений из-за потенциального воздействия на естественные водоемы. В Украине использование водяных тепловых насосов с системами открытого контура не запрещено на государственном уровне, но оно регулируется рядом законодательных актов и требует получения разрешений.
Из-за трудности с разрешениями большинство водяных тепловых насосов используют системы закрытого контура с антифризом.
Преимущества тепловых насосов Вода-Вода:
- Высокая эффективность благодаря стабильной температуре воды.
- Меньшая зависимость от погодных условий по сравнению с воздушными тепловыми насосами.
- Возможность использования для охлаждения в летний период.
- Длительный срок службы компонентов системы.
Недостатки тепловых насосов Вода-Вода:
- Высокие первоначальные затраты на установку.
- Необходимость наличия подходящего водоема или доступа к грунтовым водам.
- Для открытых систем нужны разрешения на использование водных ресурсов. Это может включать разрешения на бурение скважин, забор воды и сброс использованной воды обратно в водоносный горизонт или поверхностные воды.
- Для закрытых систем, устанавливаемых в охраняемой природной зоне или зоне с особым статусом, также могут потребоваться дополнительные согласования.
Важно отметить, что эффективность водяных тепловых насосов может быть очень высокой, с COP достигающим 5 в идеальных условиях. Это делает данный вид тепловых насосов самым эффективным для отопления и охлаждения в частом доме.
Увы, их широкое использование ограничивает наличие нужных условий для установки – если участок не подходит, ничего с этим не поделаешь.
Интересный факт: В некоторых странах, например, в Швейцарии успешно используются системы, извлекающие тепло из крупных озер для отопления целых районов. Такие проекты демонстрируют огромный потенциал водяных тепловых насосов в масштабных применениях.
Гибридные тепловые насосы
Такой вид тепловых насосов на самом деле не имеет отдельного названия, скорее как "модификация", когда используется несколько технологий отопления. В Украине наиболее распространенным типом гибридных тепловых насосов являются системы со встроенными ТЭНами (термоэлектрическими нагревателями).
Принцип работы: основную работу по отоплению выполняет тепловой насос (всех типов, кроме воздух-воздух), а при экстремально низких температурах или при необходимости быстрого нагрева автоматически включаются встроенные ТЭНы, обеспечивая дополнительное тепло.
Преимущества:
- Базово работает в моновалентном режиме (без дополнительных источников тепла), что позволяет не расходовать лишнюю электроэнергию.
- Стабильное отопление даже при очень низких температурах.
- Быстрый нагрев при необходимости.
- Повышенная надежность системы отопления.
Недостатки:
- Повышенное потребление электроэнергии при включении ТЭНов.
- Немного выше начальная стоимость по сравнению с обычными тепловыми насосами.
- Требуется более мощная электропроводка в доме.
Экспертное мнение: тепловые насосы со встроенными ТЭНами особенно эффективны в Украине, где, хоть и не часто, но бывают заморозки до -30 градусов и даже больше. В таких условиях ТЭНы обеспечивают дополнительную мощность, когда эффективность теплового насоса снижается из-за низкой температуры наружного воздуха.
Абсорбционные тепловые насосы
Абсорбционные тепловые насосы представляют собой уникальный тип систем, которые используют тепловую энергию вместо электрической для сжатия хладагента. То есть вместо электрического компрессора, абсорбционные тепловые насосы используют термохимический процесс, основанный на поглощении и выделении тепла при изменении агрегатного состояния специальных растворов.
Простыми словами, абсорбционный тепловой насос – это устройство, которое может нагревать или охлаждать дом, используя тепло вместо электричества.
Как будто у Вас есть волшебная губка, которая может впитывать тепло из воздуха на улице. Затем эта губка переносит тепло в дом и "выжимает" его там.
В обычном тепловом насосе эту губку "выжимает" электрический мотор. А в абсорбционном тепловом насосе губка "выжимается" сама, когда Вы ее нагреваете. Это тепло для "выжимания" губки может приходить из разных источников:
- От сжигания газа (как в газовой плите).
- От солнечных панелей.
- От горячей воды, оставшейся после технических процессов.
Преимущества:
- Могут работать от различных источников тепла (газ, солнечная энергия, отходящее тепло).
- Экологичны при использовании возобновляемых источников энергии.
- Низкое потребление электроэнергии.
- Главное преимущество в том, что можно использовать тепло, которое иначе просто ушло бы впустую (особенно актуально для разных промышленных процессов).
Недостатки:
- Менее эффективны, чем компрессионные тепловые насосы.
- Небольшой выбор моделей.
- Могут быть крупнее и тяжелее других типов тепловых насосов.
Экспертное мнение: абсорбционные тепловые насосы не лучший вариант для бытового использования. Зато могут быть особенно эффективны для предприятий и производств, где есть доступ к дешевому или бесплатному источнику тепла, например, отходящему теплу от производственных процессов.
Сравнительная таблица разных типов тепловых насосов
В следующей таблице сравним типы тепловых насосов для отопления в частном доме (исключив абсорбционные) и их главные характеристики.
| Характеристика | Воздух-Воздух | Воздух-Вода | Геотермальный (горизонтальный) | Геотермальный (вертикальный) | Водяной |
|---|---|---|---|---|---|
| Эффективность (COP) | 2,5-4 | 3-5 | 3,5-5,5 | 4-5,5 | 4-6 |
| Стоимость оборудования | Низкая | Средняя | Высокая | Высокая | Высокая |
| Стоимость установки | Низкая | Средняя | Высокая | Очень высокая | Высокая |
| Зависимость от уличной температуры | Высокая | Высокая | Низкая | Очень низкая | Очень низкая |
| Требования к участку | Минимальные | Минимальные | Большая площадь | Минимальные | Наличие водоема |
| Совместимость с системами отопления | Воздушное | Водяное | Водяное | Водяное | Водяное |
| Возможность использования для ГВС | Нет | Да | Да | Да | Да |
| Шумность | Средняя | Средняя | Низкая | Низкая | Низкая |
| Срок службы | 15-20 лет | 15-20 лет | 25-50 лет | 25-50 лет | 25-50 лет |
| Эффективность при очень низких температурах (около -20°C) | Очень низкая | Низкая | Высокая | Высокая | Высокая |
| Возможность охлаждения | Да | Да* | Да* | Да* | Да* |
*Пояснение к возможности охлаждения: хотя все типы тепловых насосов технически могут работать на охлаждение, эффективность этого процесса значительно различается. Воздушные системы (воздух-воздух) отлично справляются с охлаждением, работая как кондиционеры. Однако для водяных систем (воздух-вода, геотермальные, водяные) эффективное охлаждение возможно только при использовании фанкойлов. Охлаждение через систему теплого пола или радиаторы технически возможно, но малоэффективно и может привести к проблемам с конденсатом и сыростью. Поэтому для полноценного охлаждения в таких системах рекомендуется установка фанкойлов, которые обеспечивают более комфортное и эффективное охлаждение помещений.
Важное заключение
Безусловно тепловые насосы – это будущее в сфере отопления в силу своей эффективности и экологичности. Но будущее недалекое, ведь уже сейчас цены довольно умеренные, особенно, если не просто сравнивать с ценой на какой-то условный газовый или электрический котел, а смотреть на общегодовой расход на отопление и сроки окупаемости. Да, первоначальные затраты довольно высоки, но на дистанции тепловые насосы выигрывают в экономичности использования.
А разнообразие видов тепловых насосов позволяет подобрать оптимальный вариант для любых условий и пожеланий. Независимо от того, какой тип теплового насоса выберете, Вы сможете наслаждаться комфортной температурой в доме при значительно меньших затратах. Современные тепловые насосы могут обеспечивать от 35 до 60% экономии на отоплении по сравнению с традиционными котлами, что особенно важно в условиях постоянно растущих цен на энергоносители.
⏩ Помните, что правильный выбор типа теплового насоса может значительно повлиять на эффективность всей системы отопления. Поэтому рекомендуем проконсультироваться со специалистом, который сможет учесть все особенности Вашего дома и местности при выборе оборудования.
✔️ Перейдя в категорию Тепловые насосы, Вы можете увидеть весь ассортимент нашего магазина, а с помощью фильтра можно подобрать необходимые параметры (мощность, тип, рабочую температуру и т.д.).
