З цієї статті Ви дізнаєтеся:
Теплові насоси стають все більш популярним рішенням для опалення будинку, і це не дивно. Це обладнання дуже зручне, енергоефективне, використовує відновлювану енергію і здатне значно знизити витрати на опалення. Але як працюють теплові насоси і чому вони такі ефективні? Давайте розберемося в цьому питанні детально.
Що таке тепловий насос
Тепловий насос – це пристрій для опалення, який переносить теплову енергію від зовнішніх джерел (повітря, землі або води) в систему опалення будинку, використовуючи для цього мінімальну кількість електроенергії. Головна перевага теплового насоса полягає в його здатності "добувати" тепло навіть зі, здавалося б, холодних джерел, що робить його неймовірно ефективним. Уявіть собі, що Ви можете видобути тепло з морозного зимового повітря і використати його для обігріву Вашого будинку – саме це і робить тепловий насос, перетворюючи кожен кіловат споживаної електроенергії в 3-5 кіловат теплової енергії!
Простіше кажучи, тепловий насос забирає низькопотенційне тепло в менш нагрітого об'єкта (навколишнього середовища) і передає його більш нагрітому (наприклад, опалювальній системі). Якщо говорити людською мовою, тепловий насос отримує від навколишнього середовища в середньому від 0 до +7°С і з їх допомогою нагріває теплоносій до 35-60°С. І все це в повній відповідності із законами термодинаміки.
Основне призначення теплового насоса – забезпечення опалення в будинку. Однак їх застосування цим не обмежується. Різні моделі теплових насосів застосовуються в наступних цілях:
- Опалення житлових будинків і комерційних будівель.
- Охолодження приміщень (реверсивні моделі, в народі "кондиціонер тепловий насос").
- Нагрів води для побутових потреб (ГВП).
- Підігрів води в басейнах.
Короткий огляд типів теплових насосів
Існує кілька основних типів теплових насосів, кожен з яких має свої особливості:
- Геотермальні теплові насоси (ґрунт-вода, вода-вода): використовують тепло землі, водойм або ґрунтових вод. Ці системи відрізняються високою ефективністю, але вимагають значних початкових інвестицій.
- Повітряні теплові насоси (повітря-вода, повітря-повітря): витягують тепло із зовнішнього повітря. Вони простіші в установці, але їх ефективність може знижуватися при дуже низьких температурах.
- Водяні теплові насоси (повітря-вода): витягують тепло із зовнішнього повітря і передають його у водяну систему опалення.
⭐ Це дуже спрощено, насправді там є ще підвиди, зі своїми плюсами і мінусами. Більш детально читайте в нашій статті "Види теплових насосів: які бувають".
Принцип роботи теплового насоса
Робота теплового насоса заснована на термодинамічному циклі, відомому як зворотний цикл Карно. Цей цикл використовує властивості холодоагенту – речовини, яка може легко переходити з рідкого стану в газоподібний і навпаки при зміні тиску і температури.
Ключовий момент тут – це здатність холодоагенту поглинати тепло при випаровуванні і віддавати його при конденсації. Саме цей процес дозволяє тепловому насосу "перекачувати" тепло з одного місця в інше.

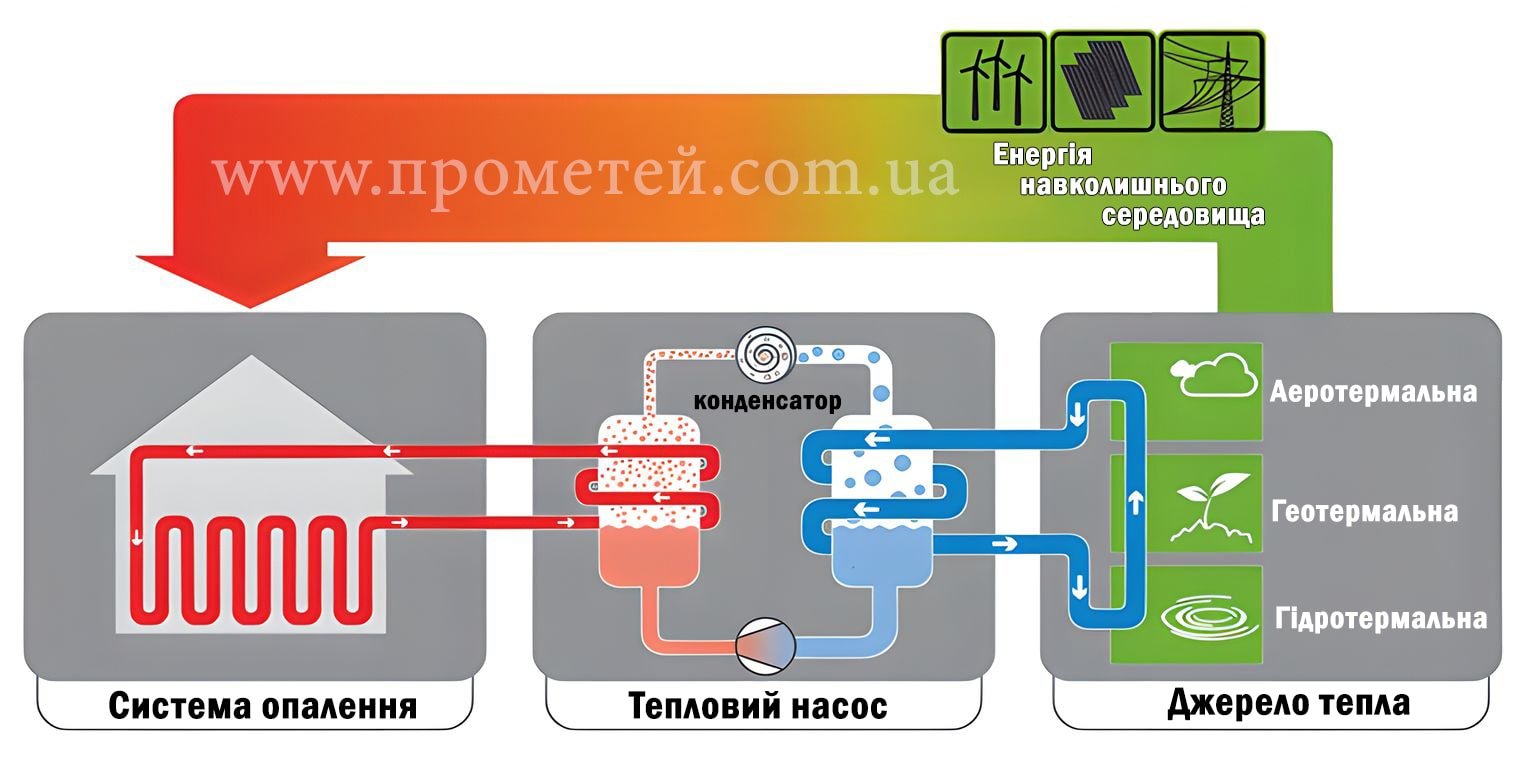

Схематично принцип роботи теплового насоса можна зобразити у вигляді 3-х замкнутих контурів:
- Зовнішній контур (колектор): являє собою заповнені антифризом труби і призначений для відбору теплоти навколишнього середовища.
- Середній контур: в ньому циркулює рідкий холодоагент, здатний закипати і випаровуватися навіть при досить низьких температурах. До складу цього контуру входять:
- Випарник: теплообмінник, де холодоагент забирає тепло із зовнішнього контуру і випаровується.
- Компресор: стискає газоподібний холодоагент, підвищуючи його температуру і тиск.
- Конденсатор: теплообмінник, де гарячий холодоагент віддає тепло у внутрішній контур і конденсується.
- Дросельний (розширювальний) клапан: знижує тиск холодоагенту перед входом у випарник.
- Внутрішній контур: безпосередньо система опалення.
Цикл роботи виглядає наступним чином:
- У випарнику холодоагент під низьким тиском і з низькою температурою забирає тепло із зовнішнього контуру і випаровується.
- Компресор стискає газоподібний холодоагент, значно підвищуючи його температуру і тиск.
- В конденсаторі гарячий газ під високим тиском віддає тепло у внутрішній контур системи опалення і конденсується назад в рідину.
- Розширювальний клапан знижує тиск рідкого холодоагенту, і цикл починається заново.
Цей безперервний процес дозволяє тепловому насосу ефективно переносити теплову енергію з навколишнього середовища в систему опалення будинку, витрачаючи при цьому відносно невелику кількість електроенергії на роботу компресора.
Підсумуємо простими словами: принцип роботи теплового насоса можна порівняти з роботою холодильника, тільки навпаки. Уявіть, що Ви взяли холодильник, вивернули його навиворіт і збільшили в розмірах. Тепер замість того, щоб охолоджувати невеликий простір всередині і викидати тепло назовні, він забирає тепло ззовні (з повітря, землі або води) і віддає його всередину будинку. Спеціальна рідина (холодоагент) циркулює по системі, збираючи тепло ззовні, навіть, якщо там холодно. Потім це тепло "стискається", стаючи ще гарячішим, і використовується для обігріву Вашого будинку. І все це відбувається з використанням мінімальної кількості електроенергії, роблячи тепловий насос дуже ефективним способом опалення.
Тепловий насос для опалення будинку: принцип роботи кожного виду
Розглянемо конкретні приклади:
| Характеристика | Принцип роботи теплового насоса повітря-повітря | Принцип роботи теплового насоса повітря-вода | Принцип роботи теплового насоса вода-вода | Принцип роботи теплового насоса ґрунт-вода |
|---|---|---|---|---|
| Джерело тепла | Зовнішнє повітря | Зовнішнє повітря | Вода (водойма, ґрунтові води) | Ґрунт |
| Теплоносій | Повітря | Вода | Вода | Вода |
| Стабільність опалення | Середня (залежить від погоди) | Середня (залежить від погоди) | Висока | Висока |
| Ефективність при низьких температурах | Знижується | Знижується | Стабільна | Стабільна |
| Необхідність земляних робіт | Ні | Ні | Помірні | Значні |
| Вимоги до місця встановлення | Мінімальні | Мінімальні | Наявність водойми або свердловини | Велика площа ділянки |
| Сумісність з системами опалення | Повітряне опалення | Водяне опалення | Водяне опалення | Водяне опалення |
Незважаючи на всі відмінності, принцип роботи теплового насоса для опалення будинку залишається схожим для всіх типів: вони видобувають тепло з навколишнього середовища (повітря, води або грунту) і передають його в систему опалення будинку. Основні відмінності полягають у джерелі тепла та особливостях його видобування.
Теплові насоси повітря-повітря найбільш прості в установці, але їх ефективність сильно залежить від температури зовнішнього повітря. Насоси вода-вода та ґрунт-вода забезпечують більш стабільну роботу, але дорожчі і вимагають певних умов на земельній ділянці.
Будова теплового насоса
Сучасні теплові насоси представлені в двох основних конструкціях:
1. Спліт-системи: складаються із зовнішнього і внутрішнього блоків, аналогічно кондиціонерам. Така конструкція дозволяє мінімізувати шум всередині приміщення і оптимізувати роботу системи.
2. Моноблоки: всі компоненти теплового насоса об'єднані в одному корпусі. Ці системи простіші в установці, але можуть бути менш ефективні.
В силу більш привабливих тех.характеристик, а також зручності і комфорту, саме спліт-системи користуються більшою популярністю. Давайте розглянемо детальніше їх будову.
Типовий тепловий насос влаштований наступним чином:
- Зовнішній блок (для повітряних теплових насосів) або грунтовий колектор (для геотермальних):
- Забирає тепло з навколишнього середовища.
- Містить випарник, де холодоагент поглинає тепло і випаровується.
- Компресор:
- Стискає газоподібний холодоагент, підвищуючи його температуру і тиск.
- Зазвичай є найбільш енерговитратним компонентом теплового насоса.
- Конденсатор:
- Теплообмінник, де гарячий холодоагент віддає тепло в систему опалення будинку.
- Охолоджуючись, холодоагент конденсується назад в рідину.
- Розширювальний клапан:
- Знижує тиск рідкого холодоагенту перед його поверненням у випарник.
- Регулює потік холодоагенту для оптимальної роботи системи.
- Система управління:
- Контролює та оптимізує роботу всіх компонентів теплового насоса.
- Резервуар для гарячої води (опціонально, тобто не у всіх моделях):
- Накопичує гарячу воду для побутових потреб.
- Дозволяє ефективно використовувати вироблене тепло.
Це будова теплового насоса базової комплектації, що використовується для опалення. Існують різні модифікації та додаткові компоненти, які можуть бути додані залежно від конкретних потреб та умов експлуатації. Наприклад, реверсивні теплові насоси можуть працювати як на обігрів, так і на охолодження, маючи додатковий чотириходовий клапан для зміни напрямку потоку холодоагенту.
Геотермальні теплові насоси мають більш складну систему збору тепла, що включає підземні труби або свердловини. Повітряні теплові насоси можуть бути оснащені системою розморожування для запобігання обмерзанню зовнішнього блоку в холодну пору року.
Крім того, сучасні теплові насоси часто обладнуються просунутими системами управління, що дозволяють інтегрувати їх в "розумний будинок" і оптимізувати роботу залежно від погодних умов і тарифів на електроенергію (мається на увазі підлаштування під нічний тариф).
Енергоефективність теплового насоса: як рахується
Коли ми говоримо про ефективність теплового насоса, ми використовуємо термін СОР (Coefficient of Performance), що означає коефіцієнт перетворення енергії. Це дуже важливий показник, який допомагає зрозуміти, наскільки добре тепловий насос виконує свою роботу.
Що таке COP?
СОР показує, скільки тепла виробляє тепловий насос на кожну одиницю споживаної електроенергії. Простіше кажучи, це відношення отриманого тепла до витраченої енергії.
Як це працює на практиці?
Уявіть, що у Вас є тепловий насос з СОР рівним 4. Це означає:
- На кожен 1 кіловат-годину електроенергії, який споживає насос...
- ...він виробляє 4 кіловат-години теплової енергії для Вашого будинку.
Іншими словами, Ви отримуєте в 4 рази більше енергії у вигляді тепла, ніж витрачаєте на роботу насоса!
Звідси випливає висновок – чим вище значення СОР, тим ефективніше працює тепловий насос, а отже і менше витрат на опалення.
Зверніть увагу: в дуже холодну погоду СОР може знижуватися, оскільки насосу важче витягувати тепло з холодного повітря або промерзлої землі.
Розуміння СОР допомагає оцінити, наскільки ефективний тепловий насос і скільки Ви можете зекономити на опаленні. При виборі теплового насоса зверніть увагу на цей показник – чим він вищий, тим економнішим буде опалення.
Як працює тепловий насос для опалення будинку
ТН стають все більш популярним вибором для опалення будинку, і на це є вагомі причини. Давайте розглянемо, як працює тепловий насос в системі опалення:
1. Збір тепла з навколишнього середовища
- Повітряні теплові насоси (повітря-вода, повітря-повітря): забирають тепло із зовнішнього повітря навіть при низьких температурах. Це найбільш простий в установці та найменш дорогий варіант. Однак важливо уточнити, що ці теплові насоси хоч і можуть працювати при низьких температурах зовнішнього повітря, але їх ефективність при цьому знижується. Тому в Україні, з досить холодними зимами, часто використовуються бівалентні системи, де тепловий насос працює в парі з додатковим джерелом тепла (наприклад, електричним котлом).
- Геотермальні теплові насоси (грунт-вода, вода-вода): витягують тепло з грунту або водних джерел. Ці системи більш стабільні в роботі, оскільки температура ґрунту і води менш схильна до сезонних коливань. Розрізняють кілька типів:
- З горизонтальним колектором: труби укладаються горизонтально на глибині 1,2-1,5 м. Потребує великої площі ділянки.
- З вертикальним колектором: бурять свердловини глибиною 50-100 м. Ефективно, але дорожче в установці.
- Водяні: використовують тепло водойм або ґрунтових вод. Дуже ефективні, але вимагають наявності відповідного водного джерела.
- Детальніше в статті «Геотермальний тепловий насос | Принцип роботи».
-
Більшість сучасних теплових насосів використовують інверторну технологію. Інверторний тепловий насос здатний плавно регулювати потужність компресора, адаптуючись до поточних потреб в опаленні або охолодженні. Це призводить до підвищеної енергоефективності, більш точного підтримання температури і збільшеного терміну служби обладнання.
2. Передача тепла в систему опалення
- Зібране тепло посилюється в тепловому насосі (принцип див. вище) і передається в систему розподілу тепла будинку.
- Ця система може бути водяною (теплі підлоги, радіатори) або повітряною (повітроводи).
3. Розподіл тепла по будинку
- Теплі підлоги: найбільш ефективні для теплового насоса, оскільки це низькотемпературне опалення.
- Радіатори: можуть використовуватися, але потребують більш високої температури теплоносія. Це призводить до зниження ефективності теплового насоса (більш низький COP) і збільшення енергоспоживання. Крім того, високотемпературні радіатори можуть викликати великі перепади температур в приміщенні, що знижує загальний комфорт і може призвести до додаткових тепловтрат.
- Фанкойли: ефективні для систем, що працюють як на опалення, так і на охолодження.
4. Управління та оптимізація
- Сучасні теплові насоси оснащені розумними системами управління. Це означає, що потрібно буде тільки виставити бажану температуру на дисплеї.
- Можлива інтеграція з системами "розумного будинку" для ще більшої ефективності.
5. Додаткові функції
- Багато теплових насосів можуть також забезпечувати ГВП (гаряче водопостачання), але для цього потрібне додаткове обладнання, таке як бойлер непрямого нагріву або спеціальний модуль ГВП. Це збільшує вартість системи, але дозволяє ефективно вирішувати завдання гарячого водопостачання.
- Реверсивні моделі здатні працювати на охолодження в літній період. Таким чином, можна використовувати тепловий насос взимку для опалення, а влітку для кондиціонування. Недолік таких насосів в тому, що вони зазвичай коштують дорожче, а їх ефективність може бути трохи нижчою, ніж в спеціалізованих моделей тільки для опалення або тільки для охолодження.
6. Ефективність та економія
- Оскільки теплові насоси виробляють в 3-5 разів більше теплової енергії, ніж споживають електричної, вони значно економніші електричного опалення (електрокотлів, обігрівачів тощо) і за вартістю 1 кВт енергії можуть бути навіть дешевшими газових котлів (особливо при роботі з нічним тарифом на електроенергію).
- Хоч початкові вкладення і дорожчі деяких інших опалювальних пристроїв, в довгостроковій перспективі тепловий насос призводить до значної економії на опаленні.
- Тепловий насос не спалює паливо безпосередньо, що знижує викиди CO2.
Загалом, якщо відкинути всю "складність" будови і принцип дії теплового насоса, то в експлуатації його можна порівняти зі звичайним електрокотлом. Ви просто виставляєте потрібну температуру, і він все робить сам. Головна різниця в тому, що там, де електрокотел споживає 4 кВт енергії, тепловий насос використає всього 1 кВт для виробництва тієї ж кількості тепла. Якщо ці цифри помножити на весь опалювальний сезон, легко уявити, яка колосальна економія вийде.
⏩ Часте питання від наших клієнтів: Чи може тепловий насос повністю замінити традиційну систему опалення? В більшості випадків так, особливо в регіонах з помірним кліматом. Однак у нас, в Україні, може знадобитися додаткове ("запасне") джерело тепла.
Плюси і мінуси теплових насосів
Як і будь-яка технологія, теплові насоси мають свої сильні і слабкі сторони.
Плюси теплових насосів:
- Енергоефективність: теплові насоси виробляють в 3-5 разів більше теплової енергії, ніж споживають електричної. Це значно знижує витрати на опалення порівняно з традиційними електричними та газовими котлами.
- Багатофункціональність: одна система може забезпечувати опалення взимку, охолодження влітку (для реверсивних моделей) і гаряче водопостачання цілий рік.
- Плавна модуляція потужності: сучасні інверторні теплові насоси забезпечують плавне регулювання потужності. Це призводить до додаткової економії енергії та підвищеного комфорту, оскільки система точно підлаштовується під поточні потреби в опаленні або охолодженні, уникаючи частих циклів вмикання і вимикання.
- Екологічність: теплові насоси не спалюють паливо безпосередньо, що знижує викиди CO2 та інші забруднення.
- Безпека: відсутність відкритого вогню, димоходів та необхідності зберігання горючого палива робить експлуатацію більш безпечною.
- Довговічність: при правильному обслуговуванні теплові насоси можуть служити 20-25 років, що перевищує термін служби традиційних котлів.
Мінуси теплових насосів:
- Високі початкові витрати: вартість установки теплового насоса, особливо геотермального, значно вища, ніж в класичних систем опалення.
- Залежність від електрики: в разі тривалого відключення електроенергії система не буде працювати, що може бути критично в холодну пору року. В той же час може працювати від ДБЖ, генератора або зарядних станцій типу EcoFlow.
- Зниження ефективності при низьких температурах: повітряні теплові насоси втрачають ефективність при дуже низьких температурах зовнішнього повітря, що може потребувати встановлення додаткового джерела тепла.
- Складність установки геотермальних систем: вимагають земляних робіт або буріння свердловин.
- Потрібна низькотемпературна система опалення: для максимальної ефективності теплові насоси найкраще працюють з низькотемпературними системами опалення (наприклад, тепла підлога). Це може вимагати додаткових витрат на модернізацію існуючої системи опалення (якщо у Вас радіатори).
- Шум: повітряні теплові насоси можуть виробляти помітний шум при роботі зовнішнього блоку (залежить від моделі).
В підсумку, повторимося вже не вперше, головна перевага теплового насоса – це суттєва економія на опаленні. Порівняно з традиційними системами вони можуть знизити витрати на обігрів будинку на 30-60%. Хоча установка теплового насоса і вимагає більших початкових витрат, у довгостроковій перспективі ця технологія дозволяє значно заощадити на опаленні.
⏩ Наостанок ще пропонуємо подивитися відео з просторів YouTube, де гарно розповідається про все: принцип роботи теплового насоса, види, нюанси і власний досвід. Особливо гарно сказано про установку теплових насосів в старі будинки.
Доступно про Теплові Насоси: Що потрібно знати
Ми намагалися ясно і зрозуміло пояснити, що таке тепловий насос і як він працює і, сподіваємося, у нас це вийшло. Якщо ж ми щось упустили або Вам є, що додати – напишіть у коментарях нижче.
