З цієї статті Ви дізнаєтесь:
Теплові насоси стають все більш популярним рішенням для опалення приватного будинку, і це не дивно. Ці пристрої енергоефективні, екологічні і здатні значно знизити витрати на опалення. Але коли справа доходить до вибору, то виявляється, що існує багато різних видів теплових насосів, кожен з яких має свої особливості та переваги. В цій статті ми зосередимося на класифікації теплових насосів і детально розберемо їх типи.
⚡ А для тих, хто хоче глибше зрозуміти, як працюють теплові насоси, ми рекомендуємо ознайомитися з нашою статтею "Принцип роботи теплового насоса | Як працює тепловий насос та його будова".

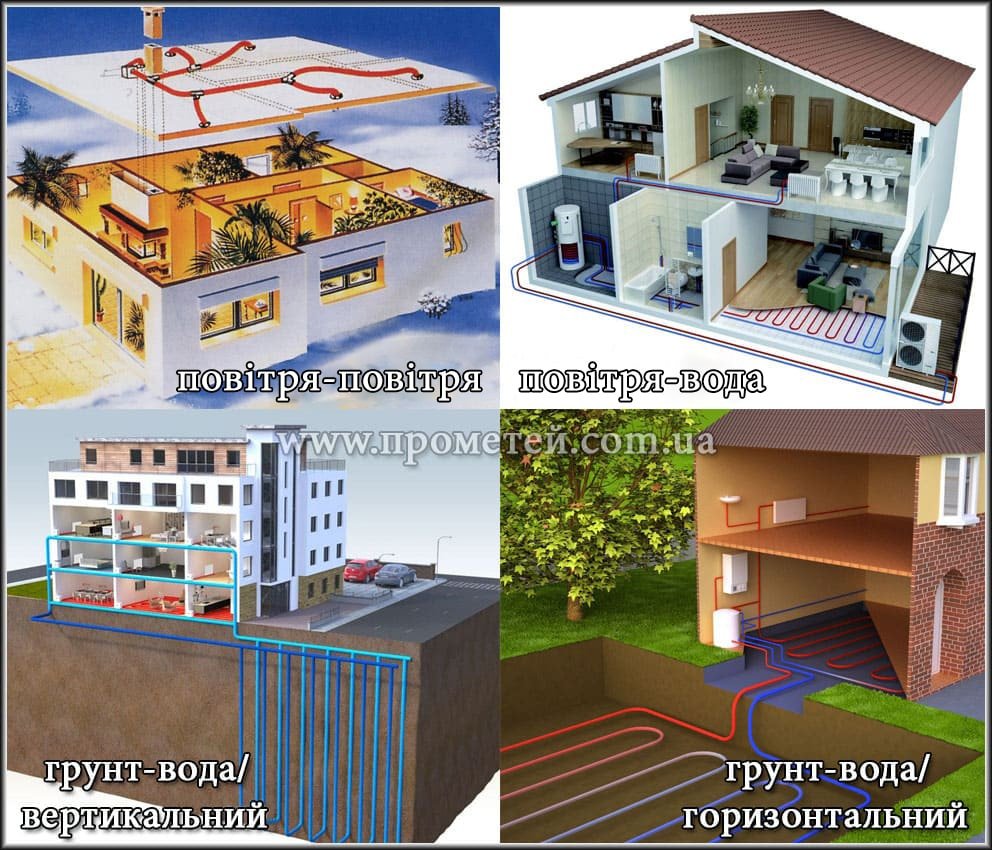

Основні типи теплових насосів
Теплові насоси бувають різних типів. Щоб вибрати підходящий, важливо розуміти, чим вони відрізняються і для яких цілей підходять більше. Умовно кажучи, теплові насоси поділяють на:
- Повітряні теплові насоси: використовують зовнішнє повітря як джерело тепла.
- Геотермальні теплові насоси: витягують тепло з землі.
- Водяні теплові насоси: використовують воду як джерело тепла (хтось цей вид також відносить до геотермальних, що, в принципі, теж вірно).
- Гібридні теплові насоси: комбінують тепловий насос з іншим джерелом тепла.
- Абсорбційні теплові насоси: використовують теплову енергію замість механічної компресії.
Кожен з цих типів має свої унікальні характеристики та плюси і мінуси. Вибір підходящого варіанту залежить від безлічі факторів, включаючи кліматичні умови, особливості системи опалення у Вашому будинку і доступні джерела енергії.
Давайте заглибимося в деталі кожного виду, щоб Ви могли зробити зважливий вибір.
Повітряні теплові насоси
Повітряні теплові насоси є найбільш поширеним видом на ринку, і на це є вагомі причини. Вони відносно недорогі в установці, ефективні в більшості кліматичних зон і можуть забезпечувати як опалення, так і охолодження. Давайте розглянемо два основних підтипи повітряних теплових насосів:

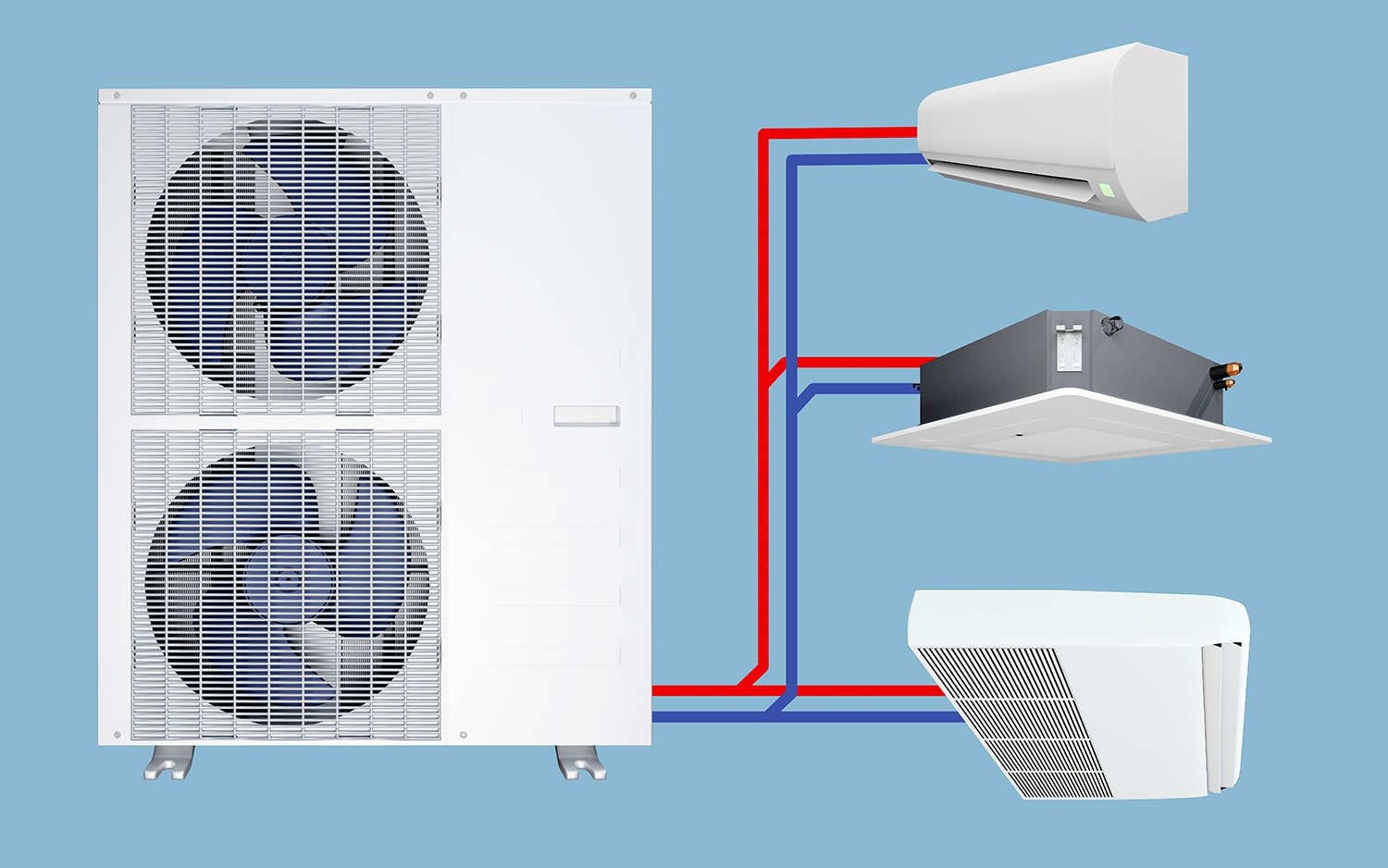

1. Теплові насоси Повітря-Повітря
Теплові насоси типу "повітря-повітря" працюють за принципом, схожим з роботою кондиціонера, але з можливістю зворотного циклу. Вони забирають тепло із зовнішнього повітря і передають його безпосередньо в повітря всередині приміщення.
Переваги:
- Проста і швидка установка.
- Низька вартість порівняно з іншими типами теплових насосів.
- Можливість роботи на охолодження влітку.
- Висока ефективність в помірному кліматі.
Недоліки:
- Ефективність знижується при низьких температурах. Тобто у нас, в Україні, може знадобитися додаткове ("запасне") джерело тепла.
- Складно рівномірно обігріти великий будинок. Тепле повітря може не доходити до дальніх кімнат, створюючи різницю температур в різних частинах будинку.
- Видають шум при роботі.
І хоча сучасні моделі повітря-повітря можуть ефективно працювати навіть при температурах до -25°C завдяки використанню інверторних технологій та покращених холодоагентів, все ж даний тип теплових насосів представляє собою скоріше локальне опалення. Він більше підходить для невеликих квартир, окремих кімнат або офісних приміщень відкритого планування. За своїм принципом роботи такий тепловий насос більше схожий на кондиціонер, ніж на традиційний котел опалення. Це робить його відмінним вибором для приміщень, де потрібно як обігрів, так і охолодження, але може обмежувати його ефективність у великих будинках зі складним плануванням.

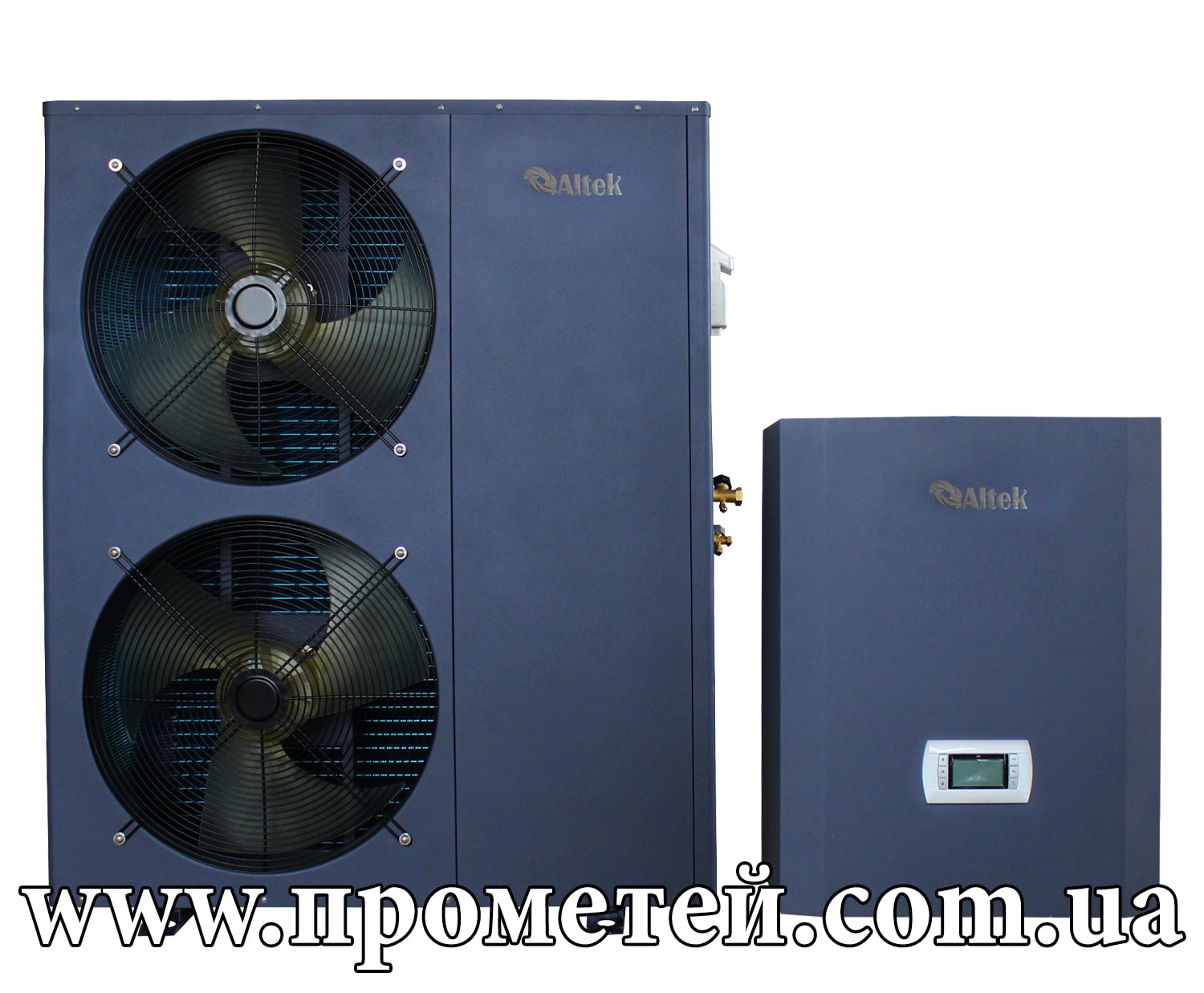

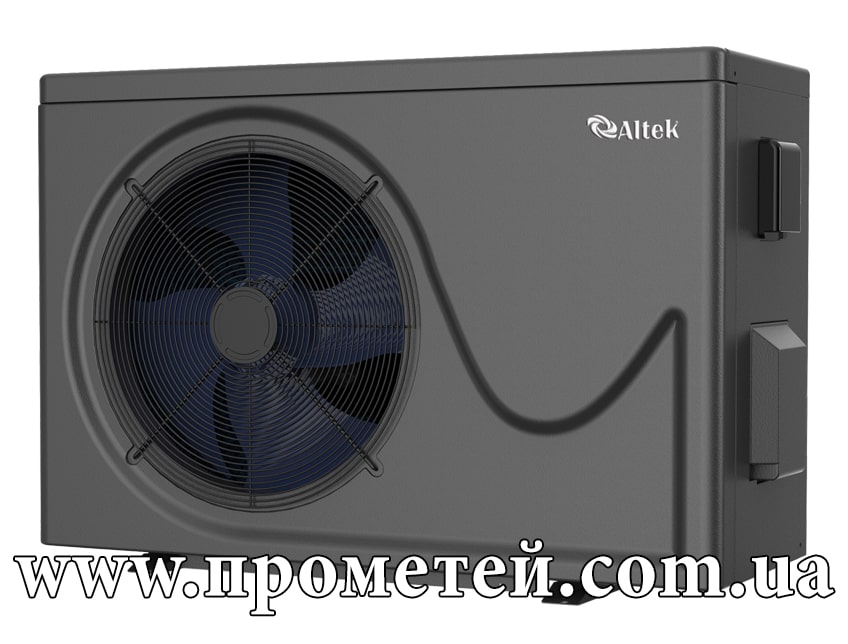

2. Теплові насоси Повітря-Вода
Теплові насоси "повітря-вода" також витягують тепло із зовнішнього повітря, але передають його у водяну систему опалення. Це робить їх більш універсальними і підходящими для будинків з уже існуючою водяною системою опалення.
Переваги:
- Сумісність з радіаторами та теплими підлогами.
- Дуже ефективні при роботі в низькотемпературному опаленні (тепла підлога).
- Можливість нагріву води для побутових потреб (ГВП) в деяких моделях, обладнаних непрямим водонагрівачем.
- Більш рівномірний розподіл тепла порівняно з ТН повітря-повітря.
Недоліки:
- Більш складна установка порівняно з повітря-повітря.
- Ефективність також знижується при дуже низьких температурах.
- Зазвичай дорожче, ніж системи повітря-повітря.
- Менш ефективні при радіаторному опаленні.
Експертна думка: при виборі між повітря-повітря та повітря-вода слід враховувати не тільки кліматичні умови, але й особливості Вашого будинку. Якщо у Вас вже є водяна система опалення, то повітря-вода може бути більш підходящим варіантом. Однак, якщо Вам потрібне локальне опалення та охолодження невеликої площі, то теплові насоси повітря-повітря може виявитися кращим вибором.
Важливо зазначити, що технології в області повітряних теплових насосів постійно вдосконалюються. Наприклад, новітні моделі використовують екологічні холодоагенти з низьким потенціалом глобального потепління (GWP), такі як R32 або навіть натуральні холодоагенти, що робить їх ще більш привабливим вибором з точки зору екології. Слідкуйте за новими моделями, вони завжди можуть запропонувати щось цікаве.

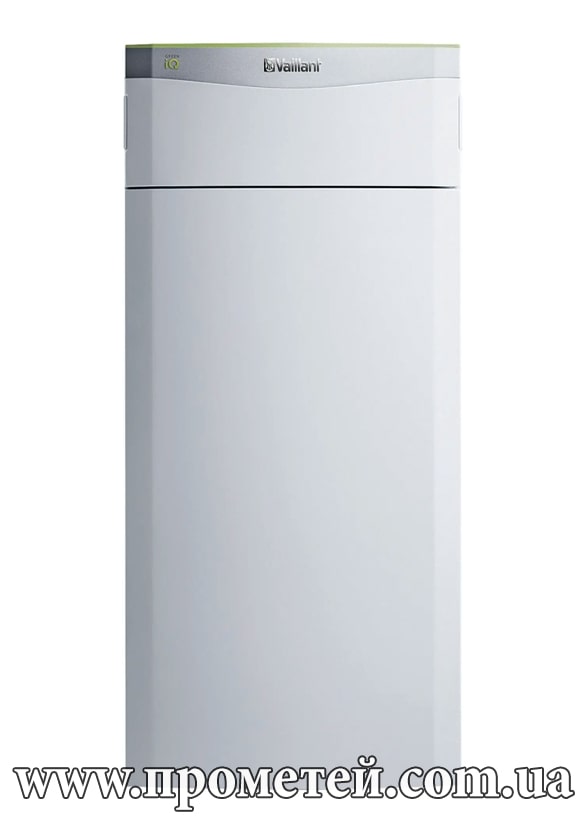

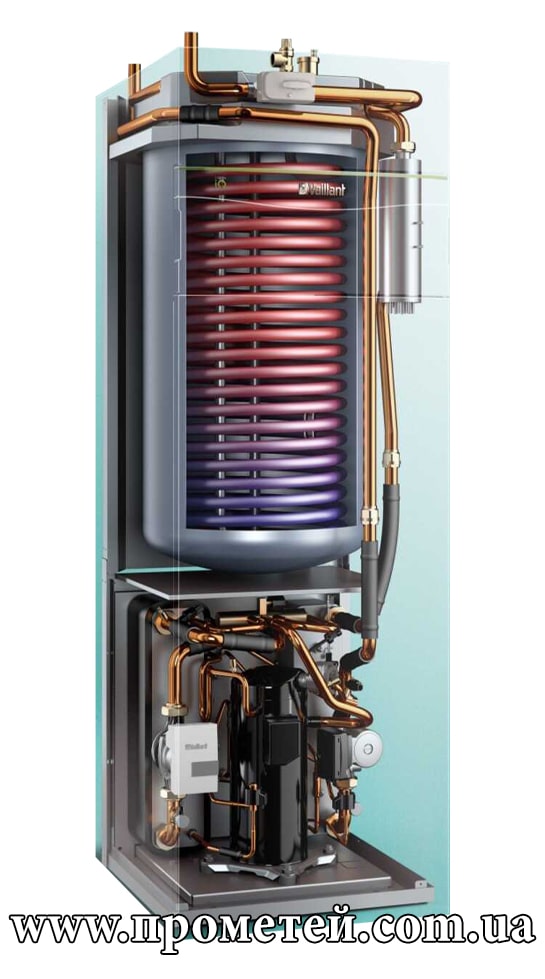

Геотермальні теплові насоси
Геотермальні теплові насоси, також відомі як ґрунтові, ще більш високоефективне рішення для опалення. Вони використовують стабільну температуру землі як джерело тепла, що робить їх роботу практично незалежною від погодних умов. Перевага цього типу теплових насосів в тому, що вони використовують температуру ґрунту або води на тій глибині, де вона залишається теплою практично цілий рік (зазвичай від 1,5 м).
⚡ Якщо хочете більш детально заглибитись в подробиці даного обладнання, то у нас є стаття "Як працює геотермальний тепловий насос – принцип геотермального опалення".
Геотермальні теплові насоси бувають двох основних типів:
1. Геотермальні теплові насоси з горизонтальним колектором
У системах з горизонтальним колектором труби укладаються горизонтально на глибині 1,2-1,5 м. Цей вид установки підходить для ділянок з великою вільною площею.
Переваги:
- Дуже висока ефективність.
- Стабільна робота цілий рік, незалежно від погодних умов.
- Менші витрати на установку порівняно з вертикальним колектором.
Недоліки:
- Високі початкові витрати на установку.
- Потрібна велика площа земельної ділянки.
- Може знадобитися відновлення ландшафту після установки.
- Ефективність може трохи знижуватися в кінці опалювального сезону.
Експертна думка: при проектуванні системи з горизонтальним колектором важливо враховувати тип ґрунту на ділянці. Вологі глинисті ґрунти мають кращу теплопровідність, що дозволяє використовувати меншу площу для колектора. Сухі піщані ґрунти, навпаки, можуть вимагати збільшення площі колектора до 30-50%.
2. Геотермальні теплові насоси з вертикальним колектором
Системи з вертикальним колектором використовують глибокі свердловини (зазвичай 50-150 м) для розміщення теплообмінних труб. Це рішення ідеально підходить для ділянок з обмеженою площею.
Переваги:
- Дуже висока ефективність.
- Стабільна робота цілий рік, незалежно від погодних умов.
- Займають менше місця на ділянці.
- Мінімальний вплив на ландшафт.
Недоліки:
- Високі початкові витрати на установку.
- Необхідність проведення геологічних досліджень ділянки перед початком буріння.
- Складність отримання дозволів на буріння глибоких свердловин в деяких регіонах.
Важливо зазначити, що геотермальні теплові насоси зазвичай мають найвищий коефіцієнт перетворення енергії (COP) серед всіх видів теплових насосів. Це означає, що вони виробляють найбільшу кількість теплової енергії на кожен кіловат споживаної електроенергії. COP геотермальних систем може досягати 4 або 4,5, а при ідеальних умовах навіть вище.
Цікавий факт: геотермальні теплові насоси з вертикальним колектором можуть збільшити вартість нерухомості. Це пов'язано з їх довговічністю (термін служби може перевищувати 50 років) і низькими експлуатаційними витратами.
Водяні теплові насоси
Водяні теплові насоси являють собою ще один високоефективний варіант для опалення будинку. Вони використовують воду як джерело тепла, що робить їх ідеальним вибором для ділянок, розташованих поблизу водойм або які мають доступ до ґрунтових вод.
Ефективність водяних теплових насосів обумовлена тим, що вода має набагато більшу теплоємність, ніж повітря, і може передавати тепло більш ефективно. Крім того, температура води в глибоких водоймах або ґрунтових водах залишається відносно стабільною цілий рік, що забезпечує постійну високу продуктивність системи.
Види водяних теплових насосів:
- Системи закритого контуру: використовують замкнутий контур труб з антифризом, занурений у водойму або ґрунтові води.
- Системи відкритого контуру: напряму використовують воду з природних джерел (найчастіше ґрунтові води). Однак такі системи вимагають спеціальних дозволів через потенційний вплив на природні водойми. В Україні використання водяних теплових насосів з системами відкритого контуру не заборонено на державному рівні, але воно регулюється рядом законодавчих актів і вимагає отримання дозволів.
Через труднощі з дозволами більшість водяних теплових насосів використовують системи закритого контуру з антифризом.

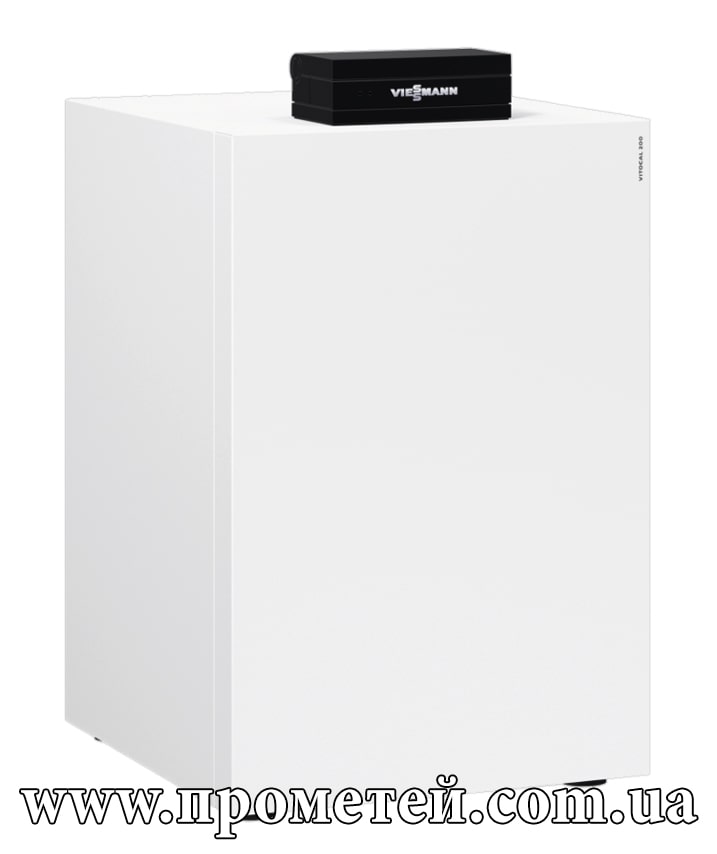

Переваги теплових насосів Вода-Вода:
- Висока ефективність завдяки стабільній температурі води.
- Менша залежність від погодних умов порівняно з повітряними тепловими насосами.
- Можливість використання для охолодження в літній період.
- Тривалий термін служби компонентів системи.
Недоліки теплових насосів Вода-Вода:
- Високі початкові витрати на установку.
- Необхідність наявності підходящої водойми або доступу до ґрунтових вод.
- Для відкритих систем потрібні дозволи на використання водних ресурсів. Це може включати дозволи на буріння свердловин, забір води та скидання використаної води назад у водоносний горизонт або поверхневі води.
- Для закритих систем, що встановлюються в охоронюваній природній зоні або зоні з особливим статусом, також можуть знадобитися додаткові узгодження.
Важливо зазначити, що ефективність водяних теплових насосів може бути дуже високою, з COP що досягає 5 в ідеальних умовах. Це робить цей вид теплових насосів найбільш ефективним для опалення та охолодження в приватному будинку.
На жаль, їх широке використання обмежує наявність потрібних умов для установки – якщо ділянка не підходить, нічого з цим не вдієш.
Цікавий факт: В деяких країнах, наприклад, в Швейцарії успішно використовуються системи, що витягують тепло з великих озер для опалення цілих районів. Такі проекти демонструють величезний потенціал водяних теплових насосів в масштабних застосуваннях.
Гібридні теплові насоси
Такий вид теплових насосів насправді не має окремої назви, скоріше як "модифікація", коли використовується кілька технологій опалення. В Україні найбільш поширеним типом гібридних теплових насосів є системи з вбудованими ТЕНами (термоелектричними нагрівачами).
Принцип роботи: основну роботу з опалення виконує тепловий насос (всіх типів, крім повітря-повітря), а при екстремально низьких температурах або при необхідності швидкого нагріву автоматично включаються вбудовані ТЕНи, забезпечуючи додаткове тепло.
Переваги:
- Базово працює в моновалентному режимі (без додаткових джерел тепла), що дозволяє не витрачати зайву електроенергію.
- Стабільне опалення навіть при дуже низьких температурах.
- Швидкий нагрів при необхідності.
- Підвищена надійність системи опалення.
Недоліки:
- Підвищене споживання електроенергії при включенні ТЕНів.
- Трохи вища початкова вартість порівняно зі звичайними тепловими насосами.
- Потрібна потужніша електропроводка в будинку.
Експертна думка: теплові насоси з вбудованими ТЕНами особливо ефективні в Україні, де, хоч і не часто, але бувають морози до -30 градусів і навіть більше. В таких умовах ТЕНи забезпечують додаткову потужність, коли ефективність теплового насоса знижується через низьку температуру зовнішнього повітря.
Абсорбційні теплові насоси
Абсорбційні теплові насоси являють собою унікальний тип систем, які використовують теплову енергію замість електричної для стиснення холодоагенту. Тобто замість електричного компресора, абсорбційні теплові насоси використовують термохімічний процес, заснований на поглинанні і виділенні тепла при зміні агрегатного стану спеціальних розчинів.
Простими словами, абсорбційний тепловий насос – це пристрій, який може нагрівати або охолоджувати будинок, використовуючи тепло замість електрики.
Начебто у Вас є чарівна губка, яка може вбирати тепло з повітря на вулиці. Потім ця губка переносить тепло в будинок і "вичавлює" його там.
У звичайному тепловому насосі цю губку "вичавлює" електричний мотор. А в абсорбційному тепловому насосі губка "вичавлюється" сама, коли Ви її нагріваєте. Це тепло для "вичавлювання" губки може приходити з різних джерел:
- Від спалювання газу (як в газовій плиті).
- Від сонячних панелей.
- Від гарячої води, що залишилася після технічних процесів.
Переваги:
- Можуть працювати від різних джерел тепла (газ, сонячна енергія, відхідне тепло).
- Екологічні при використанні відновлюваних джерел енергії.
- Низьке споживання електроенергії.
- Головна перевага в тому, що можна використовувати тепло, яке інакше просто пішло б марно (особливо актуально для різних промислових процесів).
Недоліки:
- Менш ефективні, ніж компресійні теплові насоси.
- Невеликий вибір моделей.
- Можуть бути більшими і важчими за інші типи теплових насосів.
Експертна думка: абсорбційні теплові насоси не найкращий варіант для побутового використання. Зате можуть бути особливо ефективні для підприємств і виробництв, де є доступ до дешевого або безкоштовного джерела тепла, наприклад, відхідного тепла від виробничих процесів.
Порівняльна таблиця різних типів теплових насосів
У наступній таблиці порівняємо типи теплових насосів для опалення в приватному будинку (виключивши абсорбційні) та їх головні характеристики.
| Характеристика | Повітря-Повітря | Повітря-Вода | Геотермальний (горизонтальний) | Геотермальний (вертикальний) | Водяний |
|---|---|---|---|---|---|
| Ефективність (COP) | 2,5-4 | 3-5 | 3,5-5,5 | 4-5,5 | 4-6 |
| Вартість обладнання | Низька | Середня | Висока | Висока | Висока |
| Вартість встановлення | Низька | Середня | Висока | Дуже висока | Висока |
| Залежність від вуличної температури | Висока | Висока | Низька | Дуже низька | Дуже низька |
| Вимоги до ділянки | Мінімальні | Мінімальні | Велика площа | Мінімальні | Наявність водойми |
| Сумісність з системами опалення | Повітряне | Водяне | Водяне | Водяне | Водяне |
| Можливість використання для ГВП | Ні | Так | Так | Так | Так |
| Шумність | Середня | Середня | Низька | Низька | Низька |
| Термін служби | 15-20 років | 15-20 років | 25-50 років | 25-50 років | 25-50 років |
| Ефективність при дуже низьких температурах (близько -20°C) | Дуже низька | Низька | Висока | Висока | Висока |
| Можливість охолодження | Так | Так* | Так* | Так* | Так* |
*Пояснення до можливості охолодження: хоча всі типи теплових насосів технічно можуть працювати на охолодження, ефективність цього процесу значно різниться. Повітряні системи (повітря-повітря) відмінно справляються з охолодженням, працюючи як кондиціонери. Однак для водяних систем (повітря-вода, геотермальні, водяні) ефективне охолодження можливе тільки при використанні фанкойлів. Охолодження через систему теплої підлоги або радіатори технічно можливе, але малоефективне і може призвести до проблем з конденсатом і вологістю. Тому для повноцінного охолодження в таких системах рекомендується встановлення фанкойлів, які забезпечують більш комфортне та ефективне охолодження приміщень.
Важливі висновки
Безумовно теплові насоси – це майбутнє в сфері опалення в силу своєї ефективності та екологічності. Але майбутнє недалеке, адже вже зараз ціни досить помірні, особливо, якщо не просто порівнювати з ціною на якийсь умовний газовий або електричний котел, а дивитися на загальні річні витрати на опалення та терміни окупності. Так, початкові витрати досить високі, але на дистанції теплові насоси виграють в економічності використання.
А різноманітність видів теплових насосів дозволяє підібрати оптимальний варіант для будь-яких умов і побажань. Незалежно від того, який тип теплового насоса виберете, Ви зможете насолоджуватися комфортною температурою в будинку при значно менших витратах. Сучасні теплові насоси можуть забезпечувати від 35 до 60% економії на опаленні порівняно з традиційними котлами, що особливо важливо в умовах постійно зростаючих цін на енергоносії.
⏩ Пам'ятайте, що правильний вибір типу теплового насоса може значно вплинути на ефективність всієї системи опалення. Тому рекомендуємо проконсультуватися зі спеціалістом, який зможе врахувати всі особливості Вашого будинку та місцевості при виборі обладнання.
✔️ Перейшовши в категорію Теплові насоси, Ви можете побачити весь асортимент нашого магазину, а за допомогою фільтра можна підібрати необхідні параметри (потужність, тип, робочу температуру тощо).
Джерела:
- Міжнародне енергетичне агентство (IEA). "Heat Pumps". https://www.iea.org/reports/heat-pumps
- Європейська асоціація теплових насосів (EHPA). "European Heat Pump Market and Statistics Report 2021". https://www.ehpa.org/market-data/
- Міністерство енергетики США. "Heat Pump Systems". https://www.energy.gov/energysaver/heat-pump-systems
- Національна лабораторія відновлюваної енергії (NREL). "Geothermal Heat Pumps". https://www.nrel.gov/... (PDF)
- Журнал Renewable and Sustainable Energy Reviews. "A review on the recent development of phase change materials...". https://www.sciencedirect.com/...
- Інститут Пасивного Будинку. "Heat pumps in Passive Houses". https://passipedia.org/...
