Важливий вступ
Розрахунок потужності твердопаливного котла для опалення приватного будинку на практиці робиться з певною похибкою – через складність розрахунку реальних тепловтрат будинку, а також через неможливість стабільно прогнозувати калорійність (і тепловіддачу) палива.
Тому потужність твердопаливного котла визначають за базовою формулою: 1 кВт потужності на 10 м² площі. Потім, якщо є змога, враховують проєктні тепловтрати будинку в найхолодніший період. Спочатку підсумовують втрати через стіни, вікна, дах, підлогу та вентиляцію.
До отриманого навантаження зазвичай додають запас 10-15%, після чого вибирають найближчу більшу номінальну корисну потужність котла.
Приклад: для будинку 100 м² орієнтир – це 10 кВт. Але утеплений будинок у м'якішій кліматичній зоні може потребувати 5-7 кВт, а старий неутеплений – 14-16 кВт і більше.
По факту, площа не показує ані висоту стель, ані площу скління, ані реальні втрати повітря.

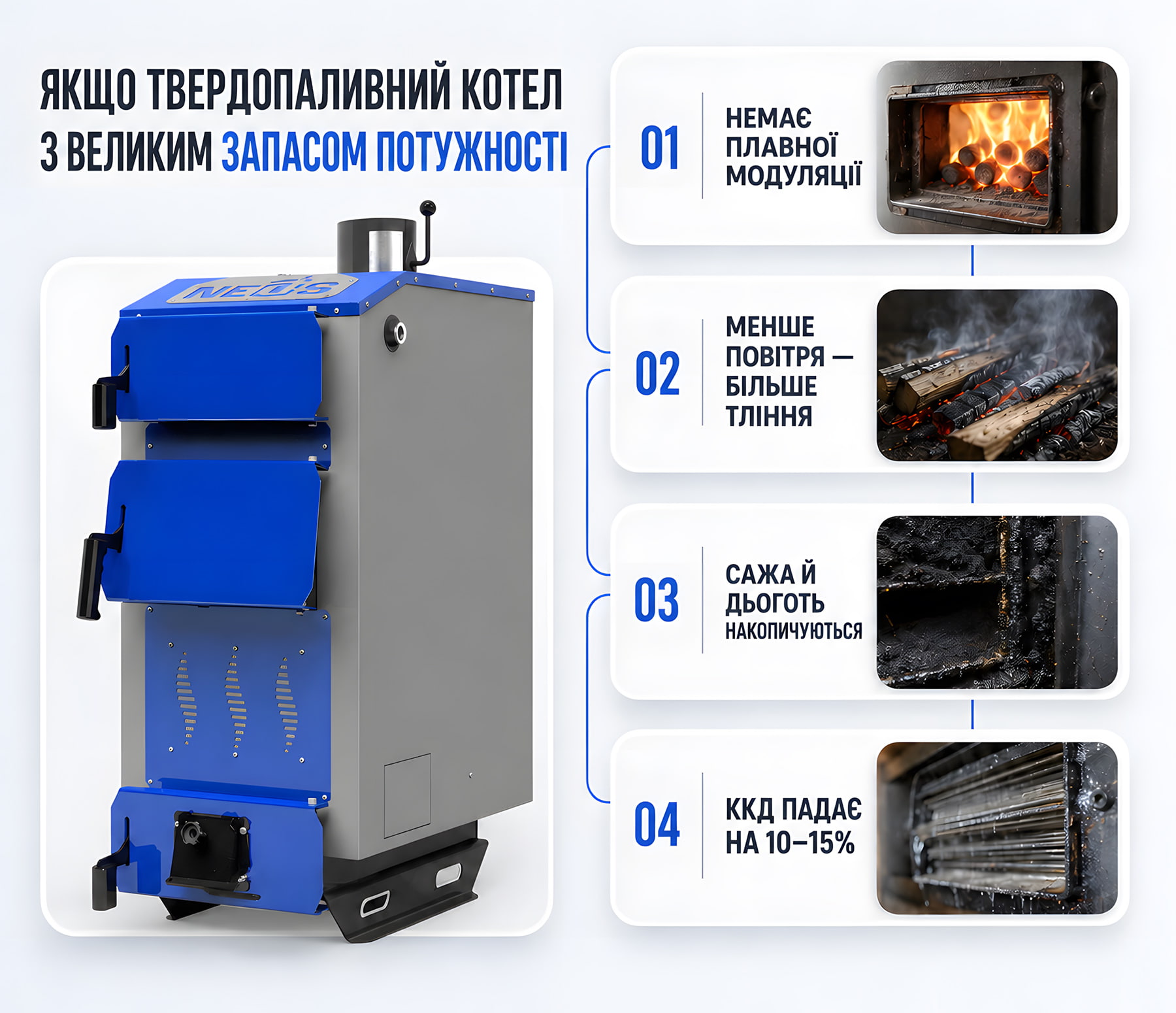

Навіщо рахувати потужність, а не «брати з запасом»
Начебто логічно: чим потужніший котел, тим тепліше і надійніше. На жаль, не все так просто. У твердопаливному котлі немає модуляції потужності, як у газовому, – горіння дров чи вугілля не можна плавно «прикрутити» натисканням кнопки. Тому потужність горіння твердого палива регулюють зменшенням притоку повітря в топку (є деяка інерція – реакція на зменшення подачі повітря не миттєва).
Важливо розуміти: коли повітря в топці обмежують, дрова поступово переходять у режим «тління» – неповне горіння з підвищеним виділенням незгорілих смол.
Не плутайте з плавним зниженням потужності, як у газовому чи електричному котлі, – у котлах на твердому паливі, прикриваючи подачу повітря, ви позбавляєте паливо кисню, потрібного для повного згоряння, і частина дров перетворюється на сажу й дьоготь замість того, щоб віддати тепло.
Тому падає не лише потужність, а й сам ККД горіння. Ці смоли осідають на теплообміннику й у димоході – по факту, саме через це доводиться частіше чистити димохід і саму топку, а ККД котла падає на 10-15% від паспортного (сажа на стінках теплообмінника працює як утеплювач і не пропускає частину тепла до водяної сорочки котла).
Тому, наприклад, котел на 25 кВт для будинку, якому реально треба 15 кВт, буде більшу частину опалювального сезону змушений працювати саме в такому «придушеному» режимі, бо іншого способу «скинути» зайву потужність у твердопаливного котла просто немає.

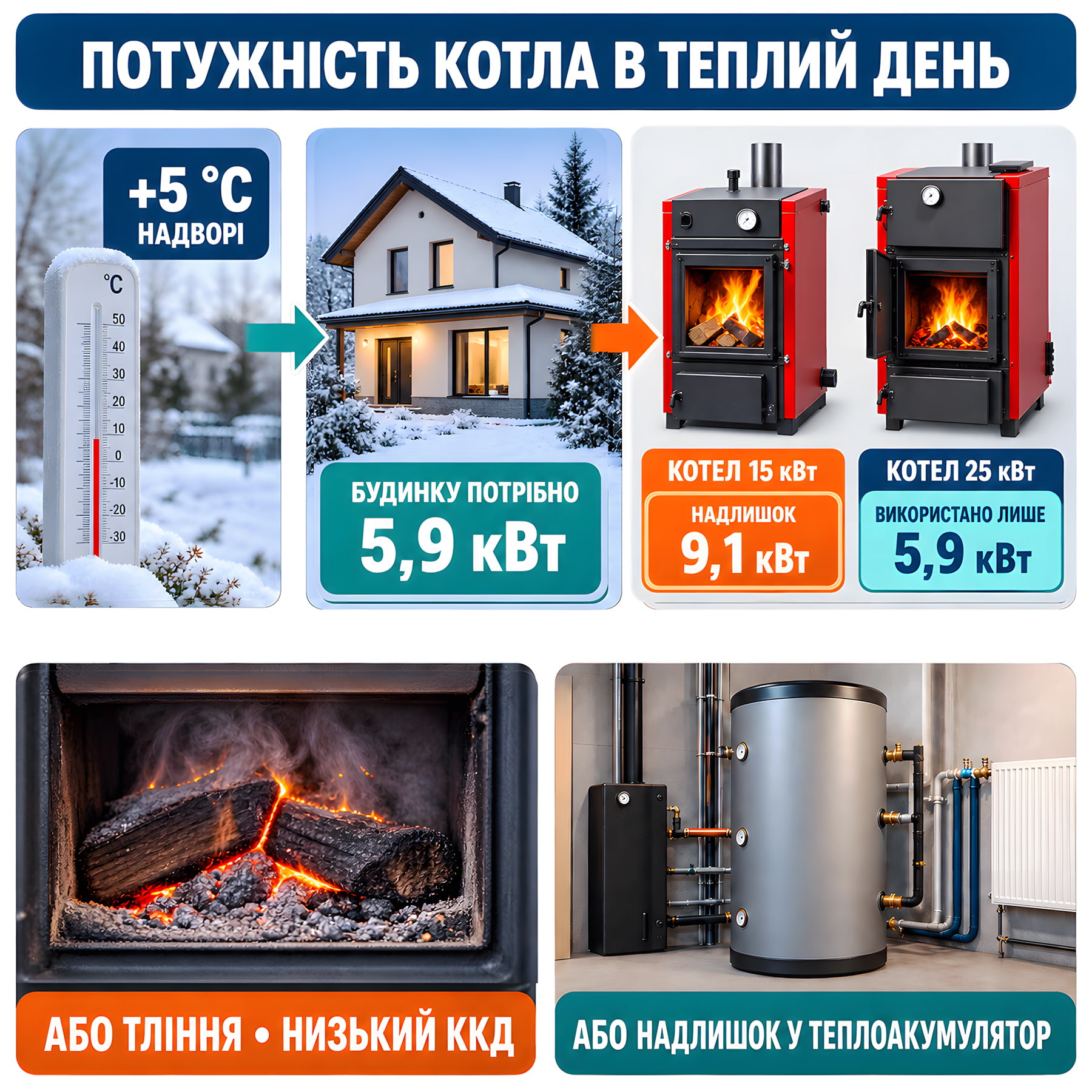

Приклад розрахунку з надлишковою потужністю
Наскільки суттєвим є цей ефект, легко оцінити на прикладі того самого будинку. Розрахункова потужність опалення підбирається на найхолодніший день (Tрозр), а більшу частину сезону надворі значно тепліше – і будинку реально треба набагато менше тепла, ніж у мороз. Приблизно оцінити поточну потребу можна за формулою:
Q(Tзовн) ≈ Qрозр × (Tвн – Tзовн) / (Tвн – Tрозр)
де Qрозр – розрахункова потужність опалення, Tвн – бажана температура в будинку, Tрозр – розрахункова зовнішня температура для вашого регіону, а Tзовн – фактична температура надворі.
Це значить, що навіть правильно підібраний котел цього дня використовує менше половини своєї потужності – решта 9,1 кВт має прийняти система опалення (а значить буде жаркіше, ніж ви б хотіли) або теплоакумулятор.
А якщо котел ще й узятий із запасом, як у прикладі вище (25 кВт замість 15 потрібних), розрив буде ще більшим: із номінальних 25 кВт того дня реально використовується лише 5,9 кВт.
Тобто в обох випадках – або котел переходить у режим тління з частковою втратою ККД, або зайве тепло треба кудись «перенаправити» (наприклад, у теплоакумулятор, про який мова піде далі).
Три види потужності, які легко переплутати
Ще до розрахунку варто розібратися з термінами, бо саме тут криється головна плутанина: тепловтрати будинку, потужність з паспорта котла і потужність, яку дає саме паливо – це три різні цифри, а не одна й та сама, записана різними словами.
Плутанина між ними – найчастіша причина, чому люди беруть або занадто малий, або занадто потужний котел.
Тобто, коли ви обираєте котел, орієнтуватися треба саме на теплове навантаження будинку, а не на потужність з паспорта котла і тим більше не на теплову потужність палива.
Номінальна потужність котла повинна відповідати (або трохи перевищувати) реальні тепловтрати будинку в найхолодніший день, а не братися "з запасом про всяк випадок".

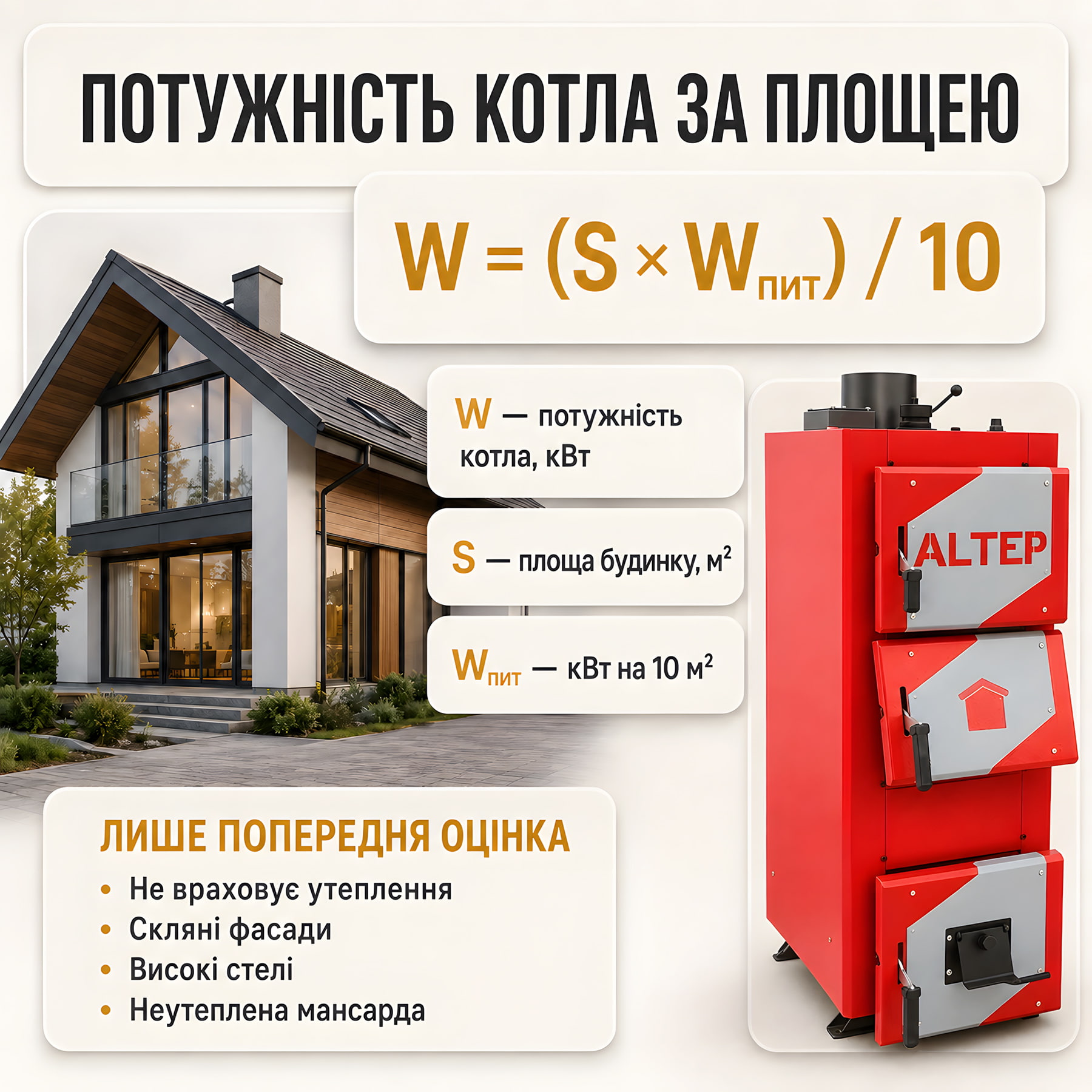

Метод розрахунку потужності котла за площею
Цей метод підходить для попередньої оцінки, хоча більшість людей у підсумку на ньому і зупиняються.
Але, перед тим як переходити до цифр, варто розуміти головне у цьому методі: він не враховує реальний стан утеплення конкретного будинку, а лише усереднений показник для регіону і типу споруди.
Тому цей спосіб годиться для орієнтиру, але не для остаточного вибору моделі котла – особливо, якщо будинок нестандартний за конструкцією (великі скляні фасади, високі стелі, мансарда без утеплення).
Формула:
i W = (S × Wпит) / 10
Де:
- W – потрібна потужність котла, кВт
- S – опалювана площа будинку, м²
- Wпит – питома потужність на 10 м² для вашого клімату (див. таблицю нижче), кВт
Приклад розрахунку за площею: будинок 120 м² у центральній Україні зі стандартним утепленням – W = (120 × 1,1) / 10 = 13,2 кВт.

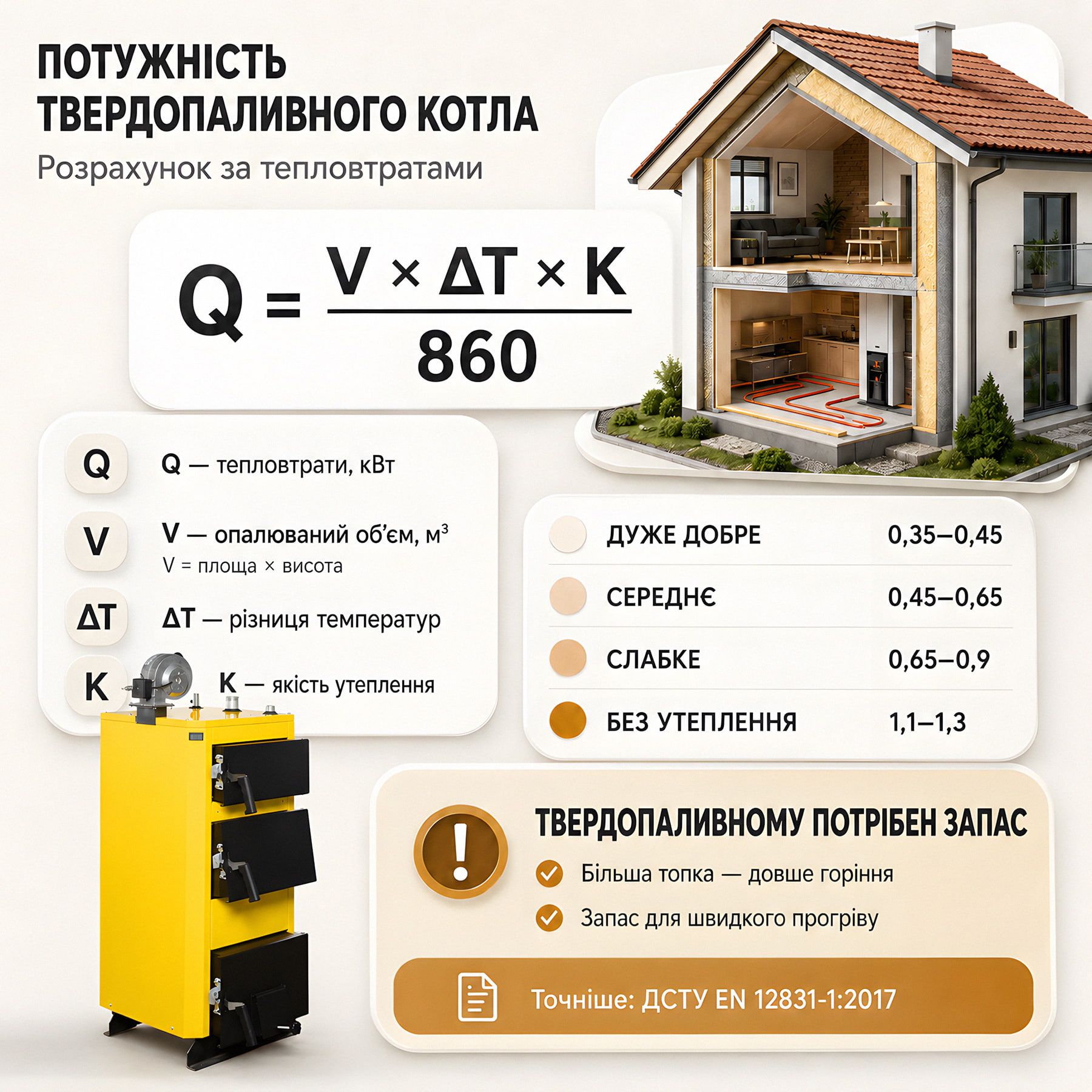

Розрахунок за тепловтратами будинку
Цей метод розрахунку твердопаливного котла через питому теплову характеристику будівлі враховує висоту стель і реальну якість утеплення будинку. Він рахує не площу, а об'єм будинку – адже два будинки однакової площі, але з різною висотою стель (наприклад, 2,5 м і 3,2 м), реально втрачають різну кількість тепла, а метод за площею цієї різниці просто не бачить.
Формула розрахунку тепловтрат будинку:
i Q = V × ΔT × K / 860
Де:
- Q – тепловтрати будинку, кВт
- V – об'єм опалюваного приміщення, м³ (площа × висота стелі)
- ΔT – різниця між бажаною температурою в будинку і розрахунковою зимовою температурою для вашого регіону, °C
- K – питома теплова характеристика будівлі, ккал/(м³·год·°C)
- 860 – коефіцієнт переведення ккал/год у кВт
Значення коефіцієнта K (діапазон, який на практиці рідко виходить за ці межі, якщо будинок не має нестандартної геометрії чи суцільного скління):
Ці значення – усереднений орієнтир для типового приватного будинку. Це укрупнений метод: коефіцієнт K одним числом узагальнює і стіни, і вікна, і дах, і навіть вентиляцію, тому точність результату залежить від того, наскільки вдало обрано K для вашого конкретного будинку. Реальний K залежить ще й від форми та розмірів будинку (компактний будинок втрачає тепло повільніше при тому самому рівні утеплення), тож за наявності точного проєктного розрахунку тепловтрат (в Україні – за методикою ДСТУ EN 12831-1:2017) краще орієнтуватись на нього.
⚠️ ВАЖЛИВО: вищенаведена формула показує фізичні тепловтрати будинку, і для газового чи електричного котла на неї цілком можна орієнтуватися напряму. Але для твердопаливного котла до розрахункової цифри завжди варто закладати запас, і ось чому:
- Розмір топки: менша розрахункова потужність котла = менша топка. А значить і менша закладка дров. Навіть якщо будинку теоретично вистачає 12 кВт, а за коефіцієнтом взяти котел на 8 кВт, то дрова доведеться підкидати кожні 2-4 години (включно з ночами). Котел, розрахований ближче до 1 кВт/10 м², має більшу топку і тримає нормальний автономний цикл горіння.
- Інерційність: на відміну від газового чи електричного котла, який виходить на задану потужність практично миттєво, твердопаливному треба час: розгорітися, прогріти топку, вийти на робочу температуру. Якщо потужності "в обріз", у моменти різкого похолодання чи просто вранці, коли будинок вистиг за ніч, котлу може забракувати запасу, щоб швидко набрати потрібну температуру.
Тому на практиці для твердопаливних котлів рідко закладають менше ніж 1 кВт на 10 м² опалюваної площі, навіть для сучасних утеплених будинків – цей запас компенсує специфіку роботи саме твердопаливного обладнання (котли, дров’яні печі, каміни).
Коли завищена потужність виправдана: робота з теплоакумулятором
Іноді твердопаливний котел розраховують значно потужнішим, ніж потрібно будинку, і роблять це свідомо, бо система опалення відразу проєктується під роботу з теплоакумулятором (буферною ємністю).
Теплоакумулятор працює як термос (або павербанк) – котел можна топити в його найефективнішому режимі, без режиму тління, а «зайве» тепло не буде йти в радіатори і «перетоплювати» будинок. Натомість все «зайве» тепло йде у бак теплоакумулятор і зберігається там.
Коли ж температура в системі опалення падає, бак віддає накопичене тепло, навіть якщо паливо у твердопаливному котлі вже давно згасло.
Принцип роботи теплоакумулятора – короткий відео огляд
І це тільки основна функція теплоакумуляторів, а є ще й додаткові переваги їх використання у парі з твердопаливним котлом.
⏩ Більш детально про це у нашій статті «Що таке буферна ємність (теплоакумулятор) та як він працює».
⏩ Також рекомендуємо статтю «Розрахунок теплоакумулятора для опалення | Формула та нюанси».
Отже, якщо у проєкті системи опалення одразу закладено теплоакумулятор – можна свідомо брати котел потужнішим, бо весь надлишок тепла піде не в перегрів будинку, а в буферну ємність про запас. Особливо це цінно в міжсезоння, коли майже будь-який твердопаливний котел має надлишок потужності.
Врахування типу палива і ККД котла
ККД (коефіцієнт корисної дії) твердопаливного котла також важливо враховувати – адже, на відміну від газу чи електроенергії, які мають наперед відому й стабільну енергетичну цінність, реальна тепловіддача залежить ще й від конструкції котла та самого палива: його виду, вологості та якості.
У котлах на твердому паливі є три нюанси:
- Різні конструкції твердопаливних котлів мають різний ККД: класичні дров’яні котли ≈ 65-75%, котли тривалого горіння ≈ 81-86%, піролізні (газогенераторні) ≈ 88-92%.
- Вид палива теж далеко не однаковий за калорійністю – теплотворна здатність вугілля майже вдвічі вища за дрова. А серед самих дров є різниця між породами: тверді породи (дуб, граб, ясен) щільніші, тому горять довше на одному завантаженні, а м'які й хвойні (сосна, ялина) прогорають швидше і залишають більше сажі в димоході через високий вміст смол. Саме тому «машина дров» твердих порід дає більше сумарного тепла і горить довше, ніж машина хвойних – і саме тому хвойні дрова зазвичай дешевші.
- Вологість палива також впливає на ККД горіння – чим більша вологість, тим більше енергії треба витратити на її випарювання. Волога може «зʼїдати» до 30-40% корисної енергії палива.
⏩ Детальніше в статті «Чим краще топити твердопаливний котел | Види твердого палива».
Висновок: якщо ви розрахували потужність твердопаливного котла без запасу, а потім ще й топите вологим паливом (наприклад, цьогорічними, ще не досушеними дровами), то його фактична потужність може бути значно менше заявленої в паспорті! І ваш 15 кВт котел по факту буде видавати ледь 8-10 кВт.
Цю інформацію обов’язково треба враховувати перед вибором котла, особливо, якщо ви можете спрогнозувати, яким паливом будете топити.
Типові помилки при виборі потужності
Більшість помилок при виборі потужності – не про незнання формул, а про бажання перестрахуватися, не розуміючи, чим це загрожує саме твердопаливному обладнанню.
- Купівля «з великим запасом» без теплоакумулятора – призводить до постійної роботи в режимі тління, осідання смол і зниження терміну служби теплообмінника.
- Ігнорування якості утеплення будинку – будь-який розрахунок потужності за площею, без урахування реального стану стін, вікон та даху, може дати похибку до 40-50%.
- Неправильний димохід – навіть правильно підібраний за потужністю котел не вийде на розрахункові показники, якщо димохід закороткий, має забагато поворотів або невідповідний переріз. Слабка тяга заважає повноцінному горінню (той самий ефект неповного згоряння, що й при тлінні), а надмірна тяга – навпаки, «висмоктує» тепло з топки та прискорює прогорання палива.
Приклад розрахунку потужності котла для будинку 150 м²
Щоб правильно розрахувати потужність твердопаливного котла, запишемо його характеристики. Наприклад:
- Одноповерховий будинок 150 м²
- Утеплення: середнього рівня (K = 0,55),
- Висота стелі: 2,7 м,
- Регіон: центральна Україна,
- Розрахункова зимова температура близько -20…-21°C,
- Бажана температура в будинку +21°C.
Далі підставимо формулу:
- V = 150 × 2,7 = 405 м³
- ΔT = 21 – (–21) = 42°C
- Q (чисті фізичні тепловтрати за формулою V×ΔT×K/860) = (405 × 42 × 0,55) / 860 ≈ 10,9 кВт
- Технічний запас 10-15% → 10,9 × 1,12 ≈ 12,2 кВт
Отже, для такого будинку мінімально потрібна потужність ≈ 12 кВт. Для газового котла, електрокотла, теплового насоса це хороший варіант.
Для твердопаливного котла, теоретично, цього також вистачить, але на практиці слід врахувати комфорт (розмір топки і час між підкиданнями палива) та інерційність горіння дров, вугілля, брикетів. Тому на практиці ми б рекомендували 15 кВт без теплоакумулятора або 20-24 кВт з правильно підібраною буферною ємністю в системі опалення.
Підсумки
Розрахунок потужності твердопаливного котла і підбір димоходу варто узгоджувати з фахівцем – неправильно підібрана потужність відгукуватиметься вам щодня: мала потужність приведе до підкидання палива кожні 2-4 години і змусить мерзнути в найморозніші дні, а завелика потужність призведе до того, що котел буде постійно в режимі тління, зі зниженим ККД та великою кількістю сажі на стінках топки та в димоході.
Якщо є можливість – одразу закладайте в проєкт теплоакумулятор: він знімає більшість проблем з точним розрахунком потужності і комфортною експлуатацією твердопаливного котла.
